IQS450 204-450-000-002 Sistem Pengukuran Kedekatan A1-B21-H10-I0

IQS450 204-450-000-002 A1-B21-H10-I0Sistem Pengukuran Kedekatan

Rincian produk:

Informasi tambahan:

Deskripsi:

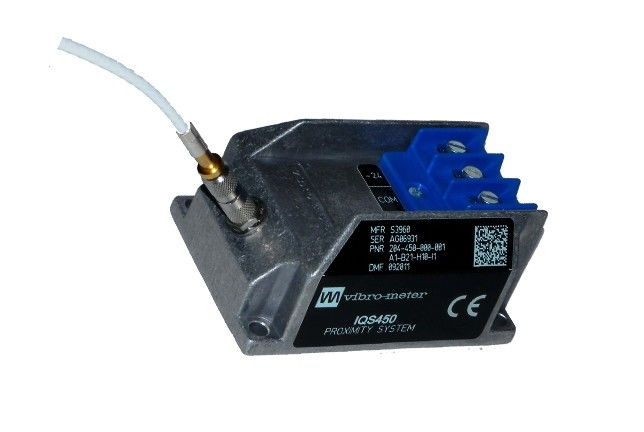

Sistem ini didasarkan pada sensor non-kontak TQ401 dan pengkondisioner sinyal IQS450.Sistem output tegangan atau arus sebanding dengan jarak antara ujung transduser dan target, seperti poros mesin.

Kondisioner sinyal IQS450 berisi modulator/demodulator frekuensi tinggi yang memasok sinyal penggerak ke transduser.Ini menghasilkan medan elektromagnetik yang diperlukan digunakan untuk mengukur celahSirkuit kondisioner terbuat dari komponen berkualitas tinggi dan dipasang dalam ekstrusi aluminium.

Persyaratan Masukan Transduser Umum: Sumber daya frekuensi tinggi dari pengkondisioner sinyal IQS450

Kondisioner sinyal IQS450:

Kekuatan output tegangan, konfigurasi 3 kawat:

• Tegangan pada min. GAP: -1.6 V

• Tegangan pada maksimum GAP: -17,6 V

• Jangkauan dinamis: 16 V

• Impedansi output: 500 Ω

• arus sirkuit pendek: 45 mA

Output arus, konfigurasi 2-kawat:

• Arus pada min. GAP: -15,5 mA

GAP: -20,5 mA

• Jangkauan dinamis: 5 mA

Kapasitas output: 1 nF

Induktansi output: 100 μH
