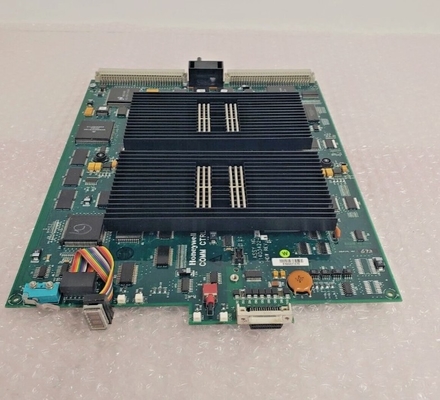

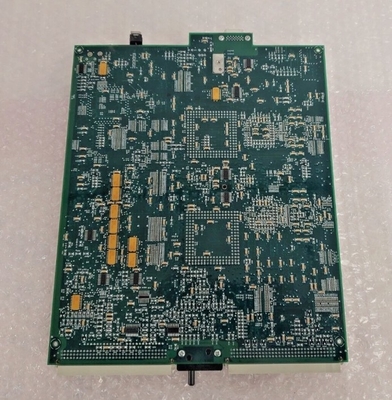

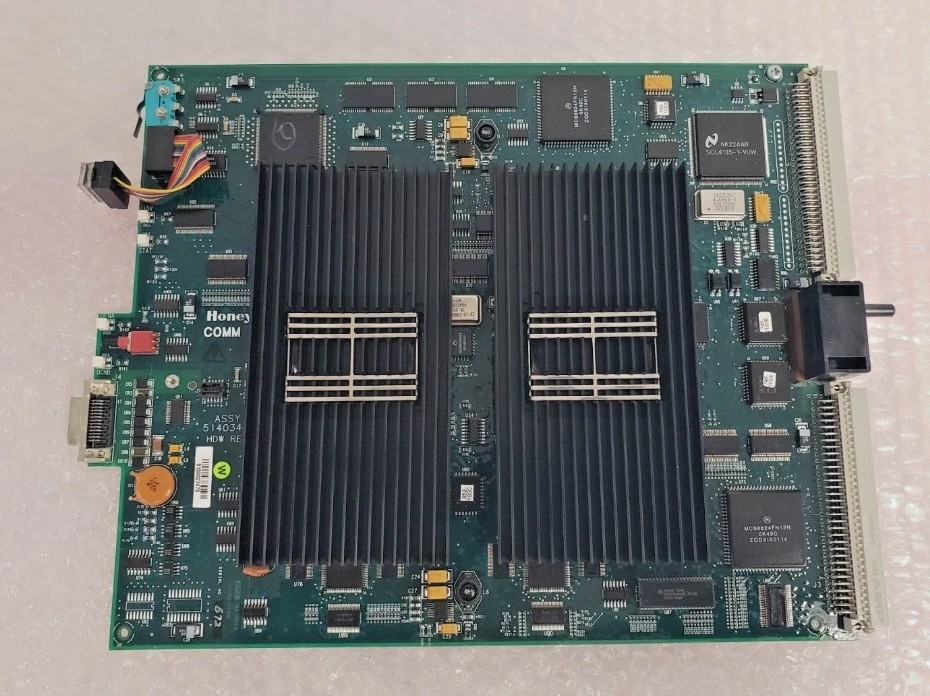

Honeywell 51403422-150 HPM Komunikasi dan Kontrol Prosesor Modul

Honeywell 51403422-150 HPM Komunikasi dan Kontrol Prosesor Modul

Rincian produk:

Informasi tambahan:

Deskripsi:

Prosesor Komunikasi dan Kontrol HPM (51403422 - 150) bertanggung jawab untuk fungsi komunikasi jaringan HPM. Ini memungkinkan akses data jaringan dan time-stamping.prosesor kontrol ini dapat menjalankan peraturan, logika, dan fungsi urutan, bersama dengan pemrograman pengguna.Ini memiliki 5 - megabit / band operator kedua dengan kontrol akses bus token.

Perangkat HPMM ditempatkan di dua posisi slot paling kiri di file kartu.Modul HPM UCN Interface dipasang di konektor di bawah kartu High-Performance Comm / Control di slot pertamaKartu I/O Link Performa Tinggi (51309276 - 150) terdiri dari prosesor I/O Link, SRAM untuk komunikasi antara prosesor dan kartu Komunikasi/Kontrol,antarmuka driver/receiver I/O LinkKonverter ini memasok +5 Vdc untuk kedua kartu HPMM dan modul HPM UCN Interface.

Ketika daya diberikan kepada HPMM, indikator Daya pada setiap kartu HPMM dan modul HPM UCN Interface menyala.Indikator ini tetap menyala selama 24 Vdc dari kabinet Sistem Daya tersedia. Setelah daya diterapkan, indikator Status pada kartu High-Performance Communications/Control menyala sebentar. Rutinitas uji internal dijalankan pada daya. Jika tes berhasil,Indikator status tetap menyala, menunjukkan bahwa tidak ada kegagalan tes yang ditemukan.

Indikator untuk kabel UCN yang digunakan terlihat di bagian depan modul HPM UCN Interface (Rx - A dan Rx - B).Mereka juga terlihat di bawah sampul depan kartu High-Performance Comm/Control (UCN A dan UCN B)Indikator ini membantu pengguna dengan mudah memantau status kabel UCN.
