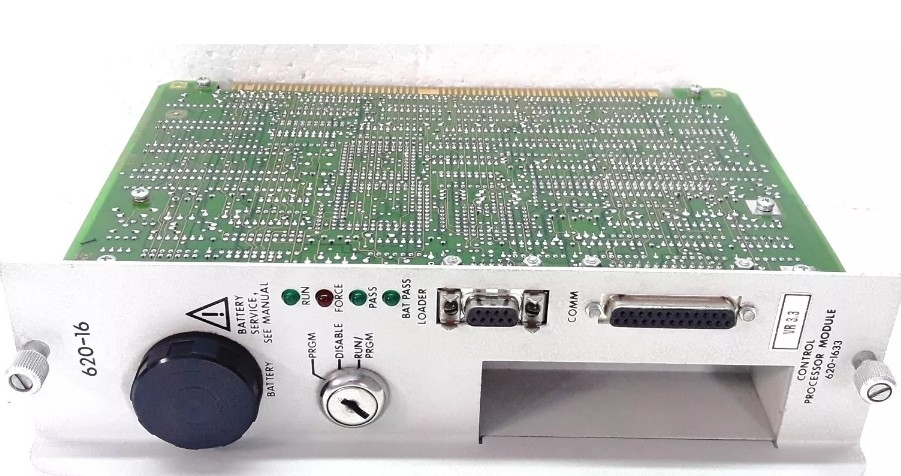

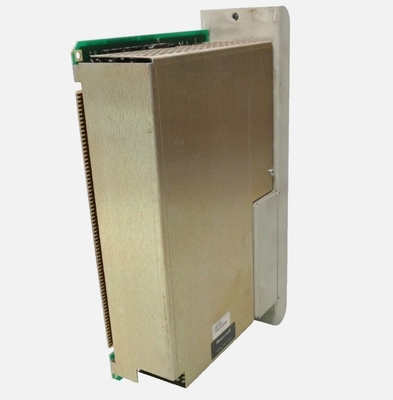

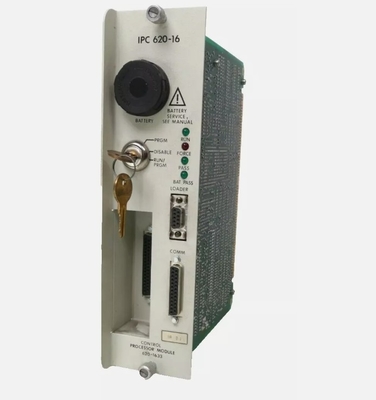

Honeywell 620-1633 Control Processor Module 620-16 PROC.8K MEM 1024 I/O

Honeywell 620-1633 Control Processor Module 620-16 PROC.8K MEM 1024 I/O

Rincian produk:

Informasi tambahan:

Deskripsi:

Tabel Status Sistem terdiri dari lokasi memori dengan lebar 8 bit.Informasi ini diakses melalui Loader / Terminal dengan menggunakan alamat desimal empat digit dan instruksi PULL dalam program kontrol. Set instruksi sistem prosesor 620-06 termasuk instruksi PULL. Tiga kategori informasi disimpan dalam Tabel Status Sistem: Diagnosis Sistem, Status Hardware Sistem,dan Sistem Identifikasi.

Tampilan HARDWARE STATUS memberikan pengguna data mengenai revisi prosesor dan Status Uji, waktu pemindaian program, status opsi yang dipilih oleh switch DIP dan force count.

Prosesor mengirim sinyal kegagalan daya ke PIOM yang terletak di rak I/0 ketika prosesor berada dalam mode PROGRAM atau DISABLE atau ketika prosesor hilangnya scan terjadi.pada saat menerima sinyal power failure, baik mematikan semua output ~ OFF atau menahan output dalam keadaan terakhir mereka (tergantung pada pengaturan switch DIP yang dipilih) sampai sinyal pemadaman listrik dihapus.Modul prosesor melakukan fungsi yang sama untuk modul rak prosesor I/0.

Jika catu daya di rak prosesor atau rak I/O mendeteksi bahwa catu daya AC kurang dari 83 volt dalam operasi 115V AC atau 166 volt dalam operasi 230V AC selama lebih dari 11.5 milidetik, sumber daya mengirim sinyal kegagalan daya ke rak I/0 lainnya dan ke Modul Prosesor. output di rak lain jelas atau membeku, tergantung pada respon yang dipilih melalui saklar DIP,dan prosesor berhenti beroperasiPerhatikan bahwa tingkat kegagalan daya untuk operaton 24VDC adalah 19 volt dengan penundaan kegagalan daya 7 milidetik.
