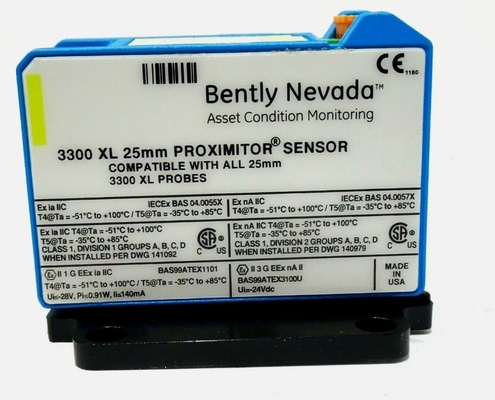

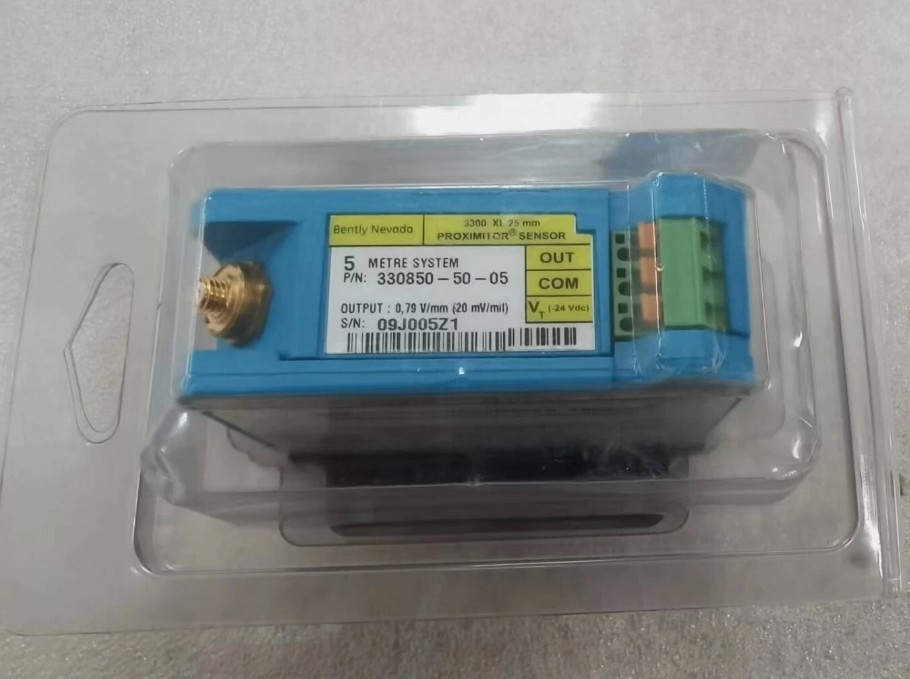

330850-50-05 Bently Nevada 3300 XL 25 MM Sensor Getaran Kedekatan

330850-50-05 Bently Nevada 3300 XL 25 MM Sensor Getaran Kedekatan

Rincian produk:

Informasi tambahan:

Deskripsi:

Kecuali dinyatakan sebaliknya, spesifikasi berikut adalah untuk Sensor Proximitor 3300 XL 25 mm, kabel ekstensi dan probe antara 0 °C dan +45 °C (+32 °F hingga +113 °F) pada ketinggian maksimum 2000 m,dengan catu daya -24 Vdc, beban 10 kΩ, sasaran baja AISI 4140 yang disediakan Bently Nevada dengan diameter 61 mm atau lebih besar, dan celah probe 7,0 mm (275 mils).Spesifikasi akurasi dan interchangeability sistem tidak berlaku ketika menggunakan sistem transduser yang dikalibrasi ke target lain selain target baja Bently Nevada AISI 410..

3300 XL Sliding Bracket opsional dapat dipesan untuk Transducer Ekspansi Diferensial 25 mm untuk transducer tunggal dan aplikasi input komplementer.Bracket pemasangan ini memudahkan untuk secara akurat memverifikasi sistem transduser dan celah probe dengan memungkinkan Anda geser sistem transduser di seluruh kisaran linier. Piring dasar dari bracket geser dipasang pada permukaan bagian dalam casing turbin dekat kerah ekspansi diferensial.yang menempel pada gerobak geserUntuk memverifikasi dan memasang transduser, Anda dapat menggunakan mesin pengukur untuk memverifikasi dan memasang transduser.lepaskan baut yang mengamankan gerobak geser ke pelat dasar dan pindahkan gerobak geser dan probePerlengkapan Kit Verifikasi Indikator Dial memberikan referensi dengan mengukur gerakan gerobak geser.3300 XL Sliding Bracket membantu memastikan bahwa sistem transduser tetap sejajar dengan dan tegak lurus ke rotor.

3300 XL 25 mm probe datang dalam berbagai konfigurasi kasus untuk secara fisik menggantikan semua standar 7200 25 mm,7200 35 mm dan 25 mm DE Sistem transduser integral (termasuk probe keluar sisi dan belakang)Proximitor Sensor juga memiliki output yang sama dengan sistem 7200 dan 25 mm DE Integral,memungkinkan pelanggan untuk meningkatkan tanpa memerlukan perubahan dalam konfigurasi monitorSaat upgrade dari sistem sebelumnya, setiap komponen sistem transduser (sonde, kabel ekstensi, dan Proximitor Sensor) harus diganti dengan komponen 3300 XL 25 mm.

Pengoperasian sistem transduser yang benar harus diverifikasi selama pemasangan, dan secara berkala setelah pemasangan, dengan memindahkannya secara fisik untuk mensimulasikan gerakan kerah poros.Hal ini membutuhkan bracket pemasangan yang memungkinkan sistem transduser untuk meluncur relatif terhadap rotor poros dan kerah.

Link lembar data:

Bently Nevada 330850-50-05.pdf
