330876-02-10-00-00 Benty Nevada 3300 XL Sistem Transduser Kedekatan 50 mm

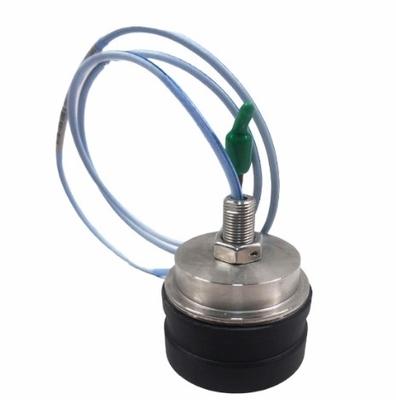

330876-02-10-00-00 Bently Nevada 3300 XL 50 mm Proximity Transducer System

Rincian produk:

Informasi tambahan:

Deskripsi:

3300 XL 50 mm Transducer System terdiri dari probe 50 mm terpisah, kabel ekstensi, dan 3300 XL 50 mm Proximitor* Sensor.Koil diameter besar memberikan sistem ini kisaran linier maksimum 27.9 mm (1100 mils), jangkauan linier terpanjang dari eddy current transducer line kami. This linear range makes the 3300 XL 50mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing).

Kriteria untuk memilih metode pemasangan adalah ukuran target yang tersedia, jumlah gerakan aksial rotor yang diharapkan, dan jenis target DE yang ada di mesin.Jika tinggi kerah cukup dan rentang pengukuran total yang diperlukan kurang dari 27.9 mm (1.1 inci), konfigurasi yang disukai untuk pengukuran redundan adalah menggunakan dua transduser yang mengamati sisi yang sama dari kerah.2 inci) dari total rentang diperlukan, memasang transduser dengan cara yang saling melengkapi di sisi yang berlawanan dari kerah ekspansi diferensial atau bahan target lainnya.

Probe 3300 XL 50 mm hadir dalam tiga konfigurasi kasus & benang untuk secara fisik menggantikan semua sistem standar 7200 50 mm (termasuk probe keluar sisi dan belakang).Standar 7200 gaya mounting brackets masih tersedia sebagai aksesoriSelain itu, sebuah bracket baru untuk menyesuaikan probe dengan 50mm DE Integral transducer sliding mount base juga tersedia.394 V/mm (10 mV/mil) output yang identik dengan 7200 dan 50 mm DE Integral sistem, yang memungkinkan pelanggan untuk meningkatkan tanpa memerlukan perubahan dalam konfigurasi monitor.dan Proximitor Sensor) harus diganti dengan komponen 3300 XL 50 mm.

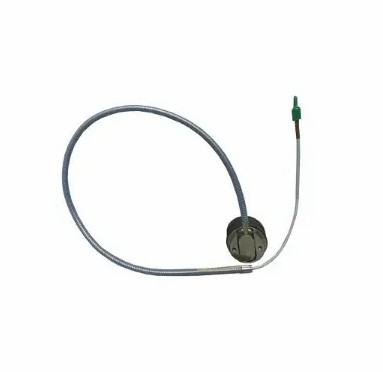

3300 XL 50 mm probe tersedia dalam gaya kasus keluar lurus dengan 1⁄2-20 benang Inggris atau M14x1.5 metrik benang, termasuk kunci dengan lubang kawat keamanan pra-dibor.Probe keluar samping memiliki dua 1⁄4-20 lubang pemasangan di bagian belakang kasus probeUntuk kedua probe keluar lurus dan sisi keluar diameter keseluruhan kasus adalah 1,99 inci.

Link lembar data:

Bently Nevada 330876-02-10-00-00.pdf
