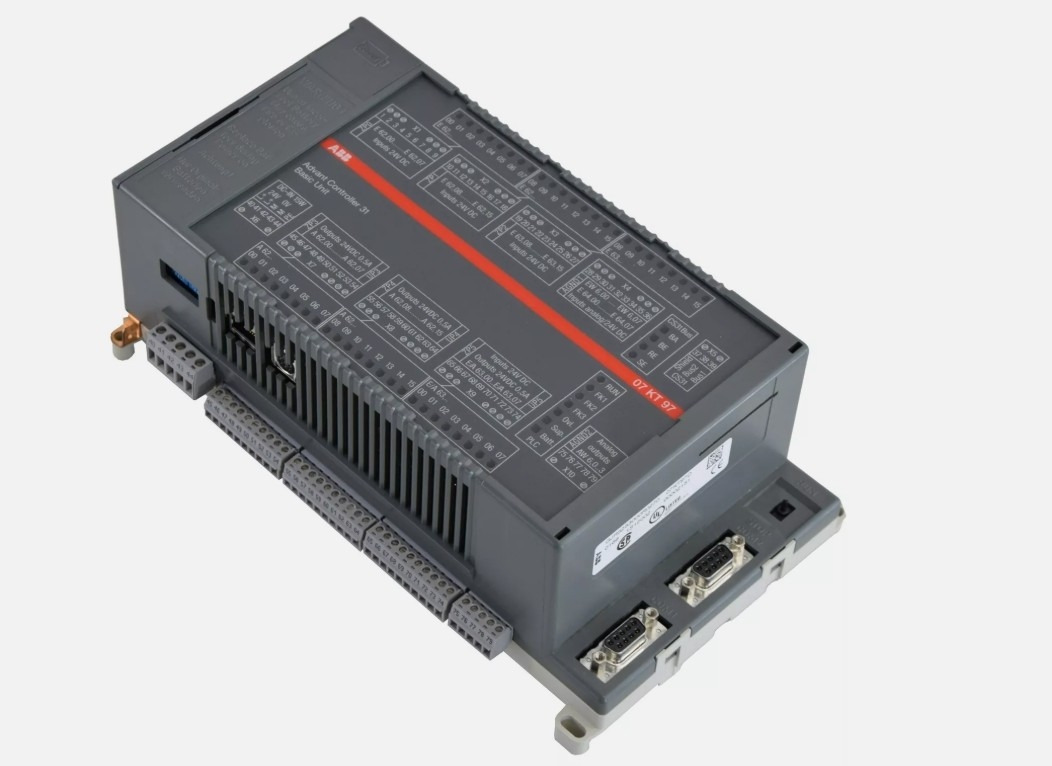

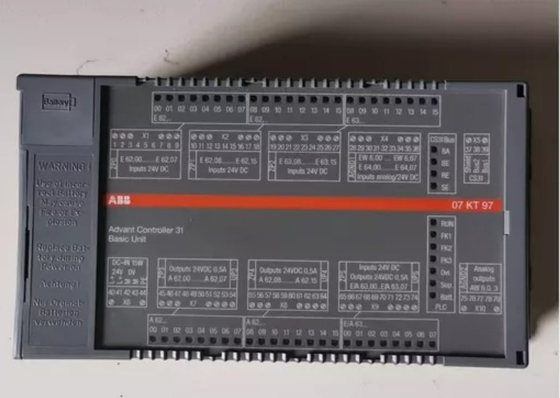

07KT97 GJR5253000R0270 Sistem PLC Unit Pengolahan Pusat ABB

07KT97 GJR5253000R0270 Sistem PLC Unit Pengolahan Pusat ABB

Rincian produk:

Informasi tambahan:

Deskripsi:

Unit dasar 07 KT 97 R200 adalah perangkat standar untuk semua aplikasi.07 KT 95 atau 07 KT 96) serta yang memiliki kinerja yang diperpanjang (e.g. 07 KT 97 R260 dengan koneksi ARCNET, 07 KT 97 R0220 dengan koneksi PROFIBUS dan 07 KT 97 R0262 dengan koneksi ARCNET dan PROFIBUS).Dokumen ini menggambarkan unit dasar 07 KT 97 R200 dan kemudian menambahkan lembar data dari perangkat lain yang hanya menunjukkan perbedaan.

Input diferensial sangat berguna, jika sensor analog yang digunakan yang jarak jauh tidak terisolasi (misalnya terminal minus jarak jauh tertanam).Karena potensi earthing tidak persis sama dengan AGND1, harus diukur bipolar untuk mengkompensasi kesalahan pengukuran. Selain itu, dalam kasus konfigurasi singlepole, AGND1 akan terhubung langsung ke potensi bumi jauh.Hal ini akan menyebabkan loop grounding yang tidak dapat diterima (dan mungkin berbahaya).

Dalam semua konfigurasi yang menggunakan input diferensial, dua input analog yang berdekatan berada bersama (misalnya EW 6,00 dan EW 6,01). Nilai yang diukur dihitung dengan pengurangan.Nilai saluran dengan alamat yang lebih rendah dikurangi dari nilai saluran dengan alamat yang lebih tinggi.

Jika terminal digunakan sebagai output digital, sinyal output "1" dipantau secara individual oleh input yang dapat dibaca kembali.pesan kesalahan keseluruhan dihasilkan untuk kelompok output yang terlibat. kesalahan ditampilkan oleh merah LED Ovl. dan oleh bendera kesalahan dari PLC kemudian. kesalahan mungkin telah disebabkan oleh overload, sirkuit pendek atau hilang tegangan pasokan UP5/ZP5.Spesifikasi teknis output adalah sama dengan output digital lainnya.

Link lembar data:

ABB 07KT97 GJR5253000R0270.pdf
