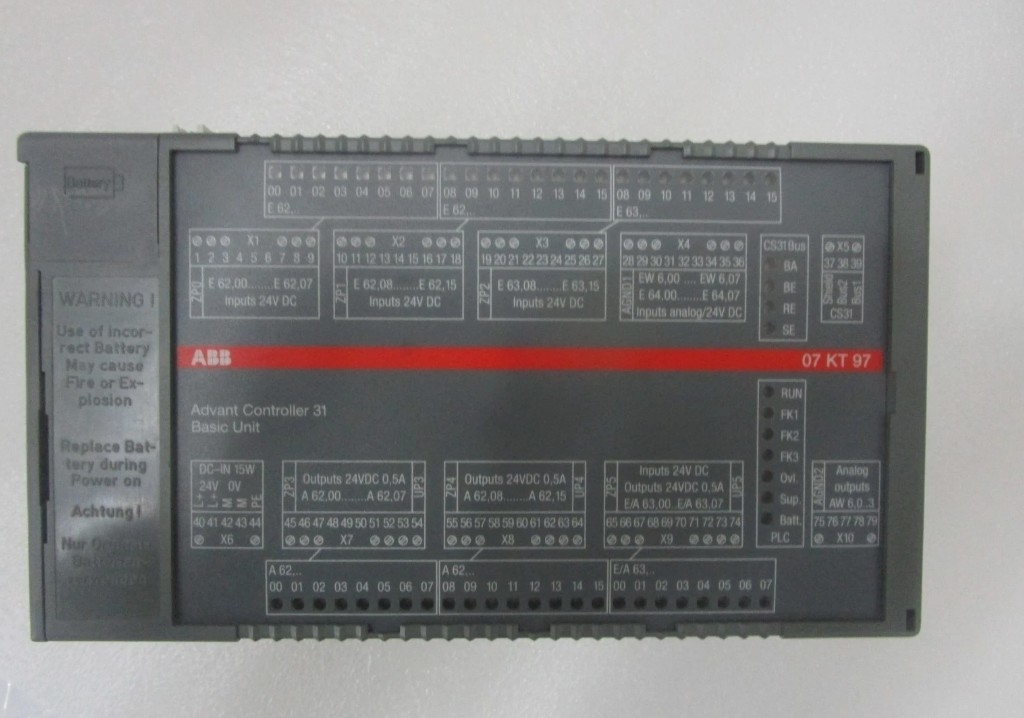

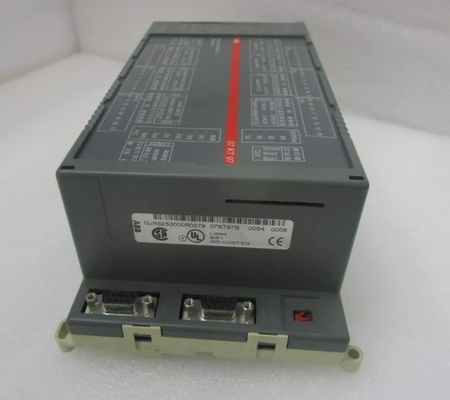

07KT97 GJR5253000R0278 ABB Procontic Unit Dasar untuk Otomasi Industri

07KT97 GJR5253000R0278 ABB Procontic Unit Dasar untuk Otomasi Industri

Rincian produk:

Informasi tambahan:

Deskripsi:

Spesifikasi teknis dari input adalah sama dengan input digital lainnya, tetapi dengan pengecualian berikut:varistor untuk demagnetisasi beban induktif (lihat gambar di atas) juga berlaku pada inputOleh karena itu, perbedaan tegangan antara UP5 dan sinyal masukan tidak boleh lebih besar dari tegangan batas dari varistor.bahwa jika UP5 = 24 V, tegangan sinyal masukan harus antara -12 V dan +30 V. Jika UP5 = 30 V, tegangan masukan harus dalam kisaran -6 V dan +30 V.

Jika semua 8 saluran dari grup digunakan sebagai input, dan jika tambahan terminal UP5 dibiarkan tidak terhubung, tidak ada pembatasan untuk input.Tegangan sinyal masukan kemudian dapat berada dalam -30 V dan +30 VTidak ada pembatasan untuk kelompok input/output mengenai keamanan terhadap polaritas terbalik.

Resolusi dalam sistem PLC: Nilai yang diukur dikonversi dengan resolusi 12 bit, yaitu 11 bit plus tanda untuk tegangan dan 12 bit tanpa tanda untuk arus.5 V dan ±5 V dikonversi dengan 10 bit ditambah tanda.

Masukan analog dapat digunakan secara individual dalam banyak mode operasi yang berbeda (bahkan sebagai input digital).

Link lembar data:

ABB 07KT97 GJR5253000R0278.pdf
