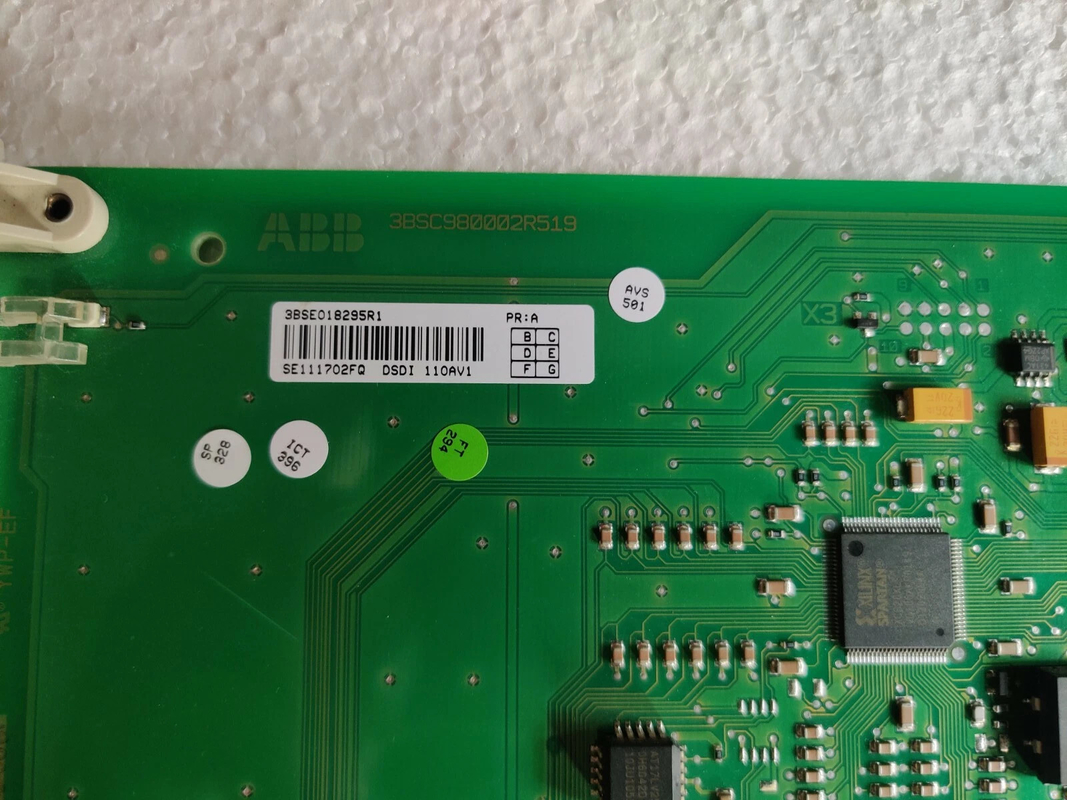

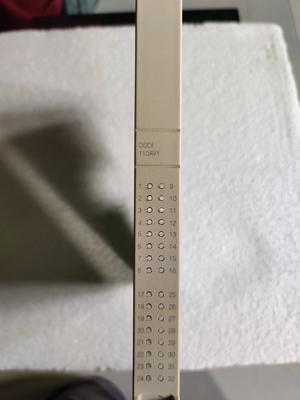

ABB DSDI 110AV1 3BSE018295R1 Papan Masukan Digital 32

ABB DSDI 110AV1 3BSE018295R1 Papan Masukan Digital 32

Rincian produk:

Deskripsi:

S100 I/O adalah kelompok papan input dan output yang terletak di subbar I/O. Subbar I/O berkomunikasi dengan subbar controller menggunakan Bus Extension ke S100 I/O.Ekstensi Bus tunggal dan redundant ke S100 I/O tersedia. Ekstensi Bus I/O S100 yang redundant membutuhkan modul prosesor yang redundant. Ekstensi bus listrik dan optik disediakan. Lihat presentasi garis besar ekstensi bus di Bagian 1.7.7, Komunikasi atau dokumentasi terpisah yang disebutkan.

Informasi dalam bagian ini dibagi sesuai dengan berbagai kategori papan dan dibagi menjadi:Titik Utama, tersediaJenis Papandan sinyalBlok Diagram.

Mengenai unit koneksi dan kabel internal yang digunakan dalam aplikasi berbahaya dan HART, Anda dirujuk ke dokumentasi terpisah.

Input digital, poin utama

• Semua input digital terisolasi dari potensi sistem. Pengelompokan saluran, sehubungan dengan isolasi, dapat ada. Lihat informasi yang diberikan dengan jenis papan yang sebenarnya dan jenis unit koneksi.

• Anda dapat memilih modus pembaruan basis data, baik dengan gangguan atau dengan pemindaian.

• Beberapa papan menawarkan perpanjangan denyut nadi, misalnya untuk menghindari pemindaian cepat tombol tekan.

• Sinyal masukan disaring pada papan masukan untuk menekan efek interferensi listrik atau kontak bouncing.Waktu filter ditetapkan menjadi 5 ms atau dapat dikonfigurasi tergantung pada jenis papan yang dipilih.

• Jenis papan yang menawarkan pemindaian terkontrol gangguan paling cocok untuk mendapatkan peristiwa yang ditandai waktu.

Link lembar data:3BSE018295R1.pdf
