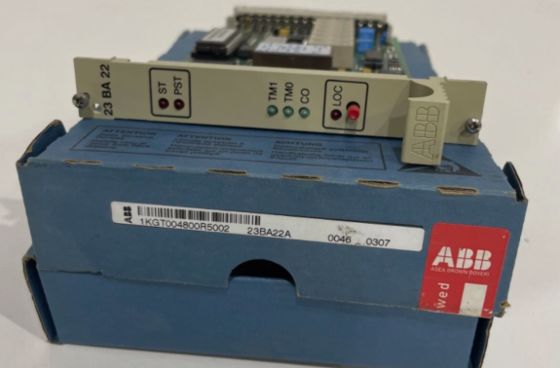

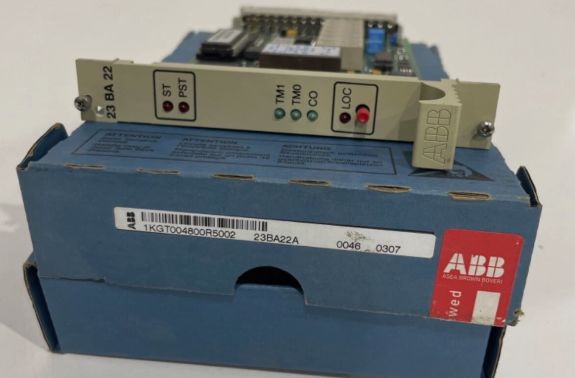

23BA22 1KGT004800R5002 Papan Pemantauan Keluaran Perintah ABB

23BA22 1KGT004800R5002 Papan Pemantauan Keluaran Perintah ABB

Detail Produk:

Deskripsi:

Setelah unit komunikasi dan modul papan keluaran menerima dan berhasil memverifikasi perintah objek, langkah-langkah berikut dijalankan sebelum penerbitan perintah akhir:

• Pemeriksaan (1-dari-n) pada papan pemantauan keluaran perintah 23BA22 diaktifkan.

• Resistansi relai plug-in yang dimasukkan dalam sirkuit keluaran switching diukur dan dibandingkan dengan ambang batas atas dan bawah yang diparameterisasi.

Jika resistansi berada dalam batas, keluaran perintah objek ke perangkat yang dipilih diaktifkan melalui papan keluaran biner 23BA20.

• Pewaktu pulsa keluaran perintah dimulai untuk memantau durasi pulsa, menonaktifkan keluaran perintah berdasarkan indikasi respons atau ketika waktu pulsa berakhir pada papan 23BA22.

• Perintah dibatalkan jika kondisi pengujian selama verifikasi tidak terpenuhi.

Dalam aplikasi standar, satu papan pemantauan keluaran perintah 23BA22 per stasiun RTU sudah cukup untuk verifikasi (1-dari-n).

Saat memasukkan relai plug-in dengan nilai resistansi yang berbeda, dua sirkuit pemeriksaan independen dapat digerakkan oleh papan 23BA22 jika tegangan uji tambahan dipasok oleh sumber tegangan terisolasi terpisah.
