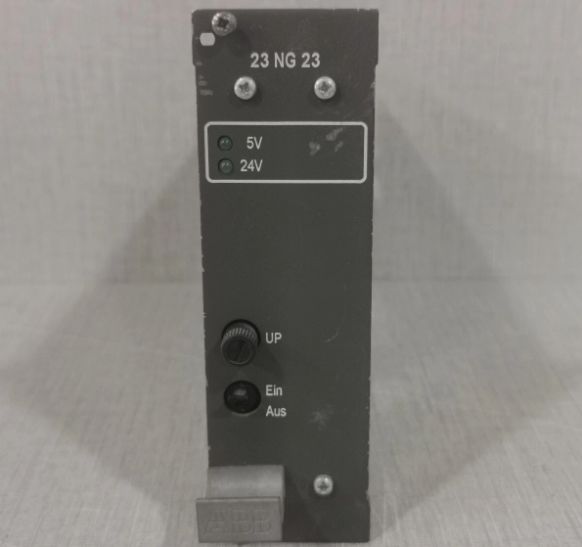

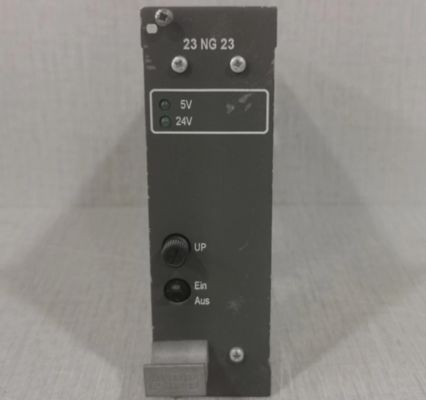

23NG23 1K61005400R5001 Modul Catu Daya ABB

23NG23 1K61005400R5001 Modul Catu Daya ABB

Detail Produk:

Deskripsi:

Catu daya 23NG23 menyediakan +5 V DC (U1) dan +24 V DC (U2) ke subrak RTU232. Hanya satu versi (rubrik) yang diperlukan.

Fungsi Pemrosesan:

Papan 23NG23 menempati posisi tetap di setiap subrak RTU232, khususnya Slot 1 dan Slot 5.

Tegangan proses bantu output UP(F2) tidak digunakan dalam sistem RTU232 dan tidak terhubung di subrak.

Catatan operasional utama:

Sekering utama terletak di sisi kanan catu daya.

LED hijau padam ketika tegangan output gagal.

Hanya unit catu daya yang identik yang boleh diganti untuk mencegah gangguan daya.

Daya diaktifkan melalui sakelar ON-OFF (S1) pada panel depan.

Spesifikasi output daya:

Total daya output: ≈41.8 W, didistribusikan sebagai:

+5 V pada 5000 mA = 25 W

+24 V pada 700 mA = 16.8 W

► Gunakan Tabel 1 untuk menghitung total beban untuk konfigurasi subrak.

Persyaratan beban kritis:

Beban dasar minimum 232 mA pada +5 V DC sangat penting untuk mengatur 24 V DC dalam rentang data teknis yang ditentukan.

Ketika tidak ada beban atau beban yang tidak mencukupi ditarik dari sirkuit +5 V DC, 24 V DC akan turun di bawah rentang toleransi yang ditentukan tanpa peringatan.
