MODUL PUSAT F8650X HIMA

MODUL PUSAT HIMA F8650X

Detail Produk:

Informasi Tambahan:

Deskripsi:

Aplikasi dengan modul komunikasi F 8627X:
– koneksi modul pusat ke PADT (ELOP II TCP)
– koneksi ke mitra komunikasi lain dalam jaringan Ethernet (safeethernet,
Modbus TCP)
Komunikasi berjalan dari modul pusat melalui bus backplane ke komunikasi
modul F 8627X dan dari port Ethernet F 8627X ke jaringan Ethernet dan sebaliknya
versa.
Fitur khusus dari modul pusat:
– Pendidikan mandiri: dari sistem operasi BS41q/51q V7.0-8 (05.31)
– ELOP II TCP: dari sistem operasi BS41q/51q V7.0-8 (05.31)
Informasi lebih lanjut tentang nomor stasiun bus, ELOP II TCP, pemuatan sistem operasi dan
program aplikasi (pendidikan mandiri) et al. yang sesuai dengan modul pusat akan Anda temukan di
data sheet F8627X serta manual sistem operasi H41q/H51q dan
manual keselamatan H41q/H51q.

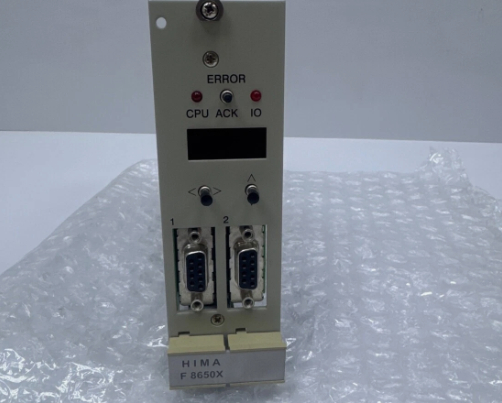

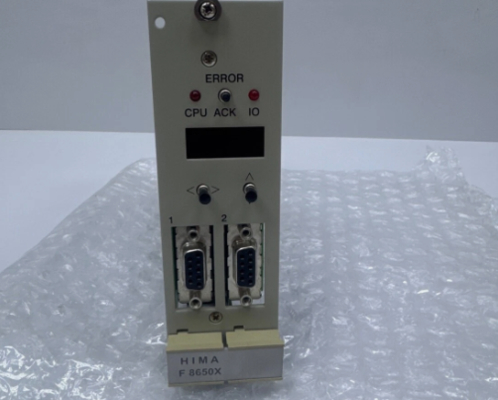

Tampilan diagnostik modul pusat
– Tampilan alfanumerik empat digit,
– dua LED untuk tampilan umum kesalahan (CPU untuk modul pusat, IO untuk yang dapat diuji
modul input/output),
– dua sakelar toggle untuk meminta informasi kesalahan terperinci,
– tombol tekan ACK mengatur ulang indikasi kesalahan;
dalam kegagalan berhenti ACK berperilaku seperti memulai ulang sistem.
Untuk informasi lebih lanjut tentang tampilan diagnostik dan daftar kode kesalahan, lihat dokumentasi "Fungsi sistem operasional BS 41q/51q" (juga di CD ELOP II).
