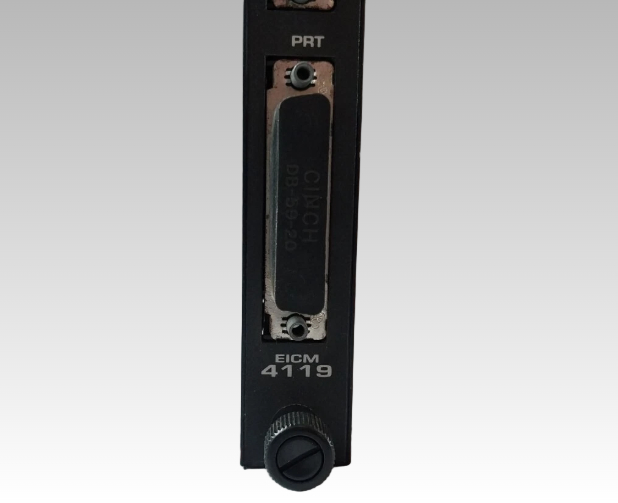

4119 Modul Komunikasi Cerdas yang Ditingkatkan Invensys Triconex

4119 Invensys Triconex Enhanced Intelligent Communication Module

Rincian produk:

Deskripsi:

Model 4119A Enhanced Intelligent Communication Module (EICM) memungkinkan Tricon untuk berkomunikasi dengan master dan budak Modbus, TriStation 1131, dan printer.

Untuk koneksi Modbus, pengguna EICM dapat memilih antarmuka titik-ke-titik RS-232 untuk satu master dan satu slave, atau antarmuka RS-485 untuk satu master dan hingga 32 slave.RS-485 jaringan batang dapat satu atau dua kabel twisted-pair hingga maksimal 41200 meter.

Setiap EICM berisi empat port serial dan satu port paralel yang dapat beroperasi secara bersamaan.Satu sistem Tricon mendukung maksimal dua EICM, yang harus berada di satu slot logis.

(Fitur cadangan panas tidak tersedia untuk EICM, meskipun Anda dapat mengganti EICM yang rusak saat pengontrol online.) Setiap port serial memiliki alamat unik dan mendukung antarmuka Modbus atau TriStation. Komunikasi Modbus dapat dilakukan baik di RTU atau ASCII
Port paralel menyediakan antarmuka Centronics untuk printer.

Setiap EICM mendukung kecepatan data agregat 57,6 kilobit per detik (untuk keempat port serial).

Program untuk Tricon menggunakan nama variabel sebagai pengidentifikasi tetapi perangkat Modbus menggunakan alamat numerik yang disebut alias.
ditugaskan untuk setiap nama variabel Tricon yang akan dibaca oleh atau ditulis ke perangkat Modbus.Alias adalah nomor lima digit yang mewakili jenis pesan Modbus dan alamat variabel di TriconNomor alias ditugaskan di TriStation 1131.

Setiap perangkat Modbus standar dapat berkomunikasi dengan Tricon melalui EICM, asalkan alias ditugaskan ke variabel Tricon.
nomor juga harus digunakan ketika komputer host mengakses Tricon melalui modul komunikasi lainnya, seperti NCM.
