Modul Keluaran Digital 3603E Triconex Arsitektur TMR

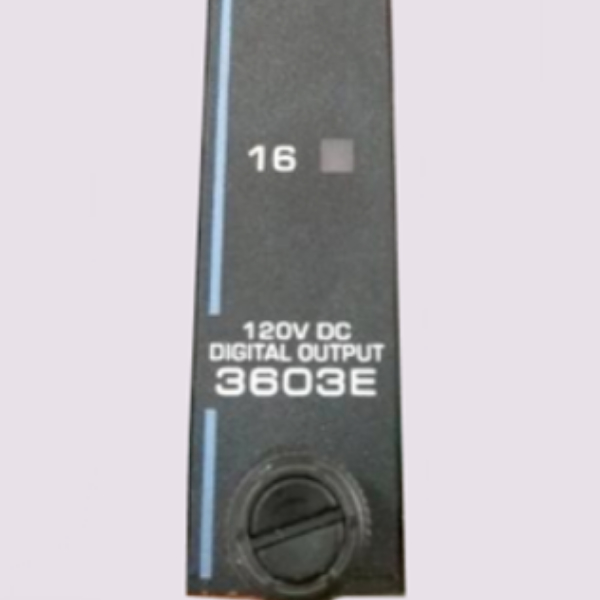

Modul Keluaran Digital Invensys Triconex 3603E

Detail Produk:

Deskripsi:

Modul keluaran digital (DO) TMR menerima sinyal keluaran dari prosesor utama pada masing-masing dari tiga saluran.

Setiap set tiga sinyal kemudian divoting oleh rangkaian keluaran rangkap empat khusus pada modul. Rangkaian tersebut menghasilkan satu sinyal keluaran yang divoting dan meneruskannya ke terminasi lapangan. Rangkaian pemilih rangkap empat menyediakan redundansi ganda untuk semua jalur sinyal kritis, menjamin keselamatan dan ketersediaan maksimum.

Setiap modul keluaran digital TMR memiliki rangkaian loopback tegangan yang memverifikasi pengoperasian setiap sakelar keluaran secara independen dari keberadaan beban dan menentukan apakah ada kesalahan laten. Kegagalan tegangan lapangan yang terdeteksi untuk mencocokkan status yang diperintahkan dari titik keluaran mengaktifkan indikator alarm BEBAN/SEKring.

Selain itu, diagnostik berkelanjutan dilakukan pada setiap saluran dan rangkaian modul keluaran digital TMR.

Kegagalan diagnostik apa pun pada saluran mana pun mengaktifkan indikator Kesalahan, yang pada gilirannya mengaktifkan sinyal alarm sasis. Indikator Kesalahan hanya menunjukkan kesalahan saluran, bukan kegagalan modul. Modul dijamin beroperasi dengan benar jika ada satu kesalahan dan dapat terus
beroperasi dengan benar dengan jenis kesalahan ganda tertentu.
