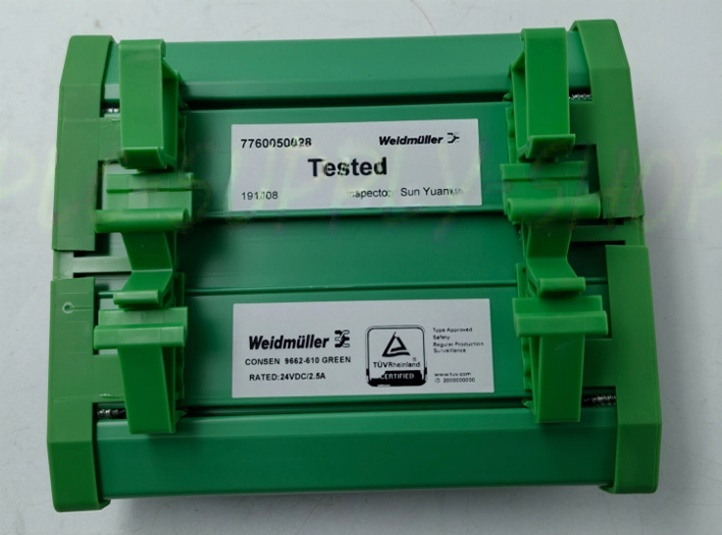

Papan Terminal Invensys TRICONEX 9662-610 24VDC

9662-610 7760050028 Papan Terminal Invensys TRICONEX

Detail Produk:

Deskripsi:

Panel terminasi 9662–610 kompatibel dengan modul keluaran digital 24 VDC dan memiliki 16 beban

terminal dan terminal daya bersama (PWR+ dan PWR–).

Saat menggunakan modul 32 titik, Anda harus menggunakan dua panel terminasi untuk setiap modul keluaran digital.

Setiap panel terminasi dilengkapi dengan dua set label: 1-16 dan 17-32. Untuk informasi tentang cara menerapkan

label, lihat Lampiran F, Label Panel.

Spesifikasi

Tabel ini menjelaskan spesifikasi untuk 9662–610.

Modul yang Kompatibel

Tabel ini menjelaskan modul keluaran digital yang kompatibel dengan 9662–610.

PERHATIAN Gunakan panel terminasi 9662-610 hanya dengan modul yang dilindungi sendiri.

Tabel 67 Spesifikasi untuk Panel Terminasi 9662–610

Deskripsi Fitur

Jenis Panel Bersama

Titik 16

Total arus maksimum1

1. Saat panel 9662-610 digunakan dengan Modul DO Model 3625, total arus maksimum adalah 10

ampere per panel terminasi untuk membatasi disipasi daya modul.

16 ampere

Tabel 68 Modul yang Kompatibel dengan 9662–610

Bagian Modul

Nomor

Titik per

Deskripsi Modul Modul

3624 16 24 VDC, bersama, diawasi, terisolasi opto, dilindungi sendiri, TMR

3625 32 24 VDC, bersama, diawasi/tidak diawasi, terisolasi opto,

dilindungi sendiri, TMR

3664 32 24 VDC, bersama, terisolasi opto, dilindungi sendiri, ganda

3674 32 24 VDC, bersama, terisolasi opto, dilindungi sendiri, ganda
