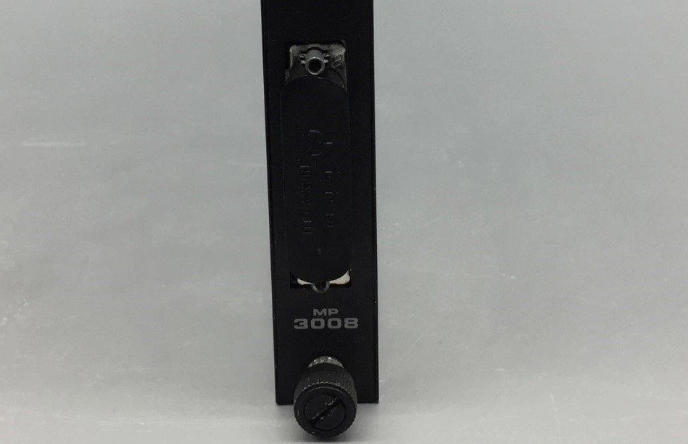

3008 Prosesor Utama TRICONEX Invensys untuk Sistem Tricon

3008 Invensys TRICONEX Pengolah Utama

Rincian produk:

Deskripsi:

Prosesor utama Model 3008 tersedia untuk sistem Tricon v9.6 dan lebih baru.
Untuk spesifikasi rinci, lihat
Panduan Perencanaan dan Instalasi untuk
Sistem Tricon.
Tiga anggota parlemen harus dipasang di
Sasis utama dari setiap sistem Tricon.
Setiap anggota parlemen berkomunikasi secara independen
dengan subsistem I/O dan mengeksekusi
Program kontrol yang ditulis pengguna.
Urutan Acara (SOE)
dan Sinkronisasi Waktu
Selama setiap pemindaian, MP memeriksa
Variabel diskrit yang ditunjuk untuk keadaan
perubahan yang dikenal sebagai peristiwa.
peristiwa terjadi, anggota parlemen menyimpan saat ini
variabel status dan time stamp di
buffer dari blok SOE.
Jika beberapa sistem Tricon
dihubungkan melalui NCM, waktu
kemampuan sinkronisasi memastikan
dasar waktu yang konsisten untuk perusahaan negeri yang efektif
Stamping waktu.
Diagnosis
Diagnosis yang luas memvalidasi
kesehatan setiap MP, modul I/O dan
saluran komunikasi.
kesalahan dicatat dan disembunyikan oleh
sirkuit suara mayoritas perangkat keras.
Gangguan persisten didiagnosis dan
Modul yang salah diganti dengan panas.
MP diagnostics melakukan tugas-tugas berikut:
• Memverifikasi memori program tetap dan
RAM statis
• Uji semua prosesor dasar dan floating point instruksi dan operasi
modus
• Memvalidasi memori pengguna dengan
sirkuit pemungutan suara perangkat keras TriBus
• Memverifikasi antarmuka memori bersama
dengan setiap komunikasi I/O
prosesor dan saluran
• Memverifikasi salaman dan mengganggu
sinyal antara CPU, setiap I/O
prosesor komunikasi dan
saluran
• Periksa setiap komunikasi I/O
prosesor dan saluran
mikroprosesor, ROM, berbagi
akses memori dan loopback transceiver RS485
• Periksa TriClock dan TriBus
antarmuka
