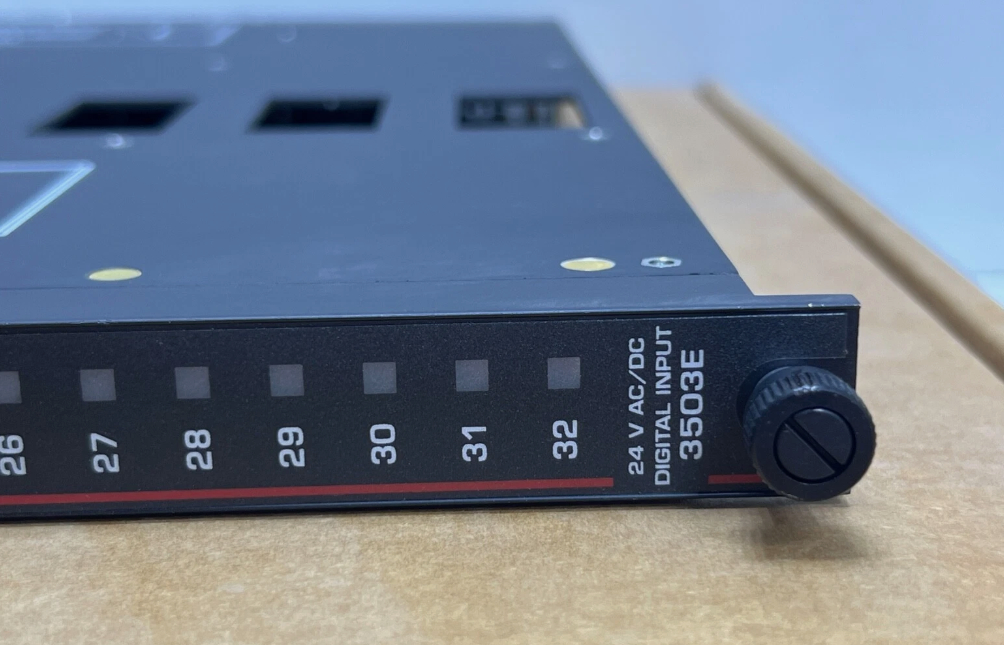

3503E Modul Input Digital Invensys Triconex

3503E Modul Input Digital Invensys Triconex

Detail Produk:

Deskripsi:

Setiap modul input digital (DI) TMR memiliki tiga saluran input terisolasi yang secara independen memproses semua data yang dimasukkan ke modul. Sebuah mikroprosesor pada setiap saluran memindai setiap titik input, mengkompilasi data, dan mengirimkannya ke prosesor utama sesuai permintaan. Kemudian data input divoting di prosesor utama tepat sebelum pemrosesan untuk memastikan integritas tertinggi. Semua jalur sinyal kritis 100 persen digandakan tiga kali lipat untuk jaminan keselamatan dan ketersediaan maksimum.

Setiap saluran mengkondisikan sinyal secara independen dan menyediakan isolasi optik antara lapangan dan Tricon.

Semua modul input digital TMR mempertahankan diagnostik lengkap dan berkelanjutan untuk setiap saluran. Kegagalan diagnostik apa pun pada saluran mana pun mengaktifkan indikator Kesalahan modul yang pada gilirannya mengaktifkan sinyal alarm sasis. Indikator Kesalahan modul mengarah ke kesalahan saluran, bukan kegagalan modul.

Modul dijamin beroperasi dengan benar jika ada satu kesalahan dan dapat terus beroperasi dengan benar dengan jenis kesalahan ganda tertentu. Model 3505E dapat menguji diri sendiri untuk mendeteksi kondisi macet-ON di mana sirkuit tidak dapat mengetahui apakah suatu titik telah beralih ke keadaan OFF. Karena
sebagian besar sistem keselamatan diatur dengan kemampuan de-energize-to-trip, kemampuan untuk mendeteksi titik OFF adalah fitur penting. Untuk menguji input macet-ON
, sakelar di dalam sirkuit input ditutup untuk memungkinkan input nol (OFF) dibaca oleh sirkuit isolasi optik. Pembacaan data terakhir dibekukan dalam prosesor komunikasi I/O saat pengujian sedang berjalan.

Semua modul input digital TMR mendukung kemampuan hot-spare, dan memerlukan panel terminasi eksternal (ETP) terpisah dengan antarmuka kabel ke backplane Tricon. Setiap modul dikunci secara mekanis untuk mencegah pemasangan yang tidak tepat dalam sasis yang dikonfigurasi.
