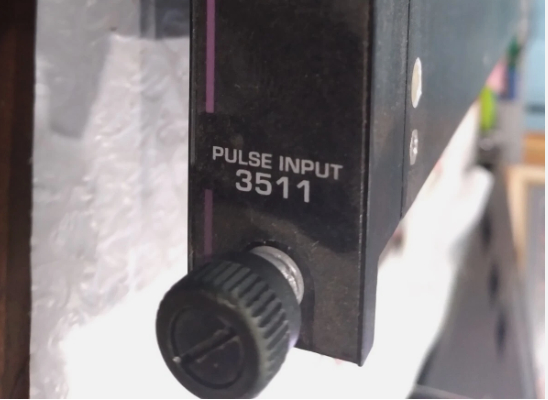

3511 Modul Input Pulsa Invensys Triconex

3511 Invensys Triconex Pulse Input Module

Rincian produk:

Deskripsi:

Modul input pulsa (PI) 3511 menyediakan delapan input frekuensi tinggi yang sangat sensitif.Hal ini dioptimalkan untuk digunakan dengan sensor kecepatan magnetik nonamplified umum pada peralatan berputar seperti turbin atau kompresorModul ini mendeteksi transisi tegangan dari perangkat input transduser magnetik, menumpuknya selama jendela waktu yang dipilih (pengukuran laju).

Jumlah yang dihasilkan digunakan untuk menghasilkan frekuensi atau RPM yang ditransmisikan ke prosesor utama.Modul PI terdiri dari tiga saluran input terisolasiSetiap saluran input secara independen memproses semua input data ke modul dan lulus data ke prosesor utama, yang memilih data untuk memastikan integritas tertinggi.

Setiap modul menyediakan diagnostik berkelanjutan lengkap pada setiap saluran. kegagalan diagnosis pada setiap saluran mengaktifkan indikator Fault,
yang pada gilirannya mengaktifkan sinyal alarm sasis. indikator Fault hanya menunjukkan kesalahan saluran, bukan kegagalan modul.Modul dijamin berfungsi dengan baik jika ada kesalahan tunggal dan dapat terus bekerja dengan baik dengan beberapa jenis kesalahan..

Modul input pulsa mendukung modul hotspare.

Karakteristik input (dipasang AC, diferensial seimbang)
Tingkat Pembaruan 25 ms, biasanya
Impedansi (beban) > 8 KW, 20 KW khas
Rentang Mode Umum -100 VDC sampai +100 VDC puncak ke puncak
Jangkauan Mode Normal 1,5 V sampai 200 V dari puncak ke puncak
Perlindungan overrange ± 150 VDC, terus menerus
Hysteresis 150 millivolt, biasanya
Bentuk Gelombang Sinus, persegi, denyut nadi, dll.
Siklus kerja 10% sampai 90%
Frekuensi 20 Hz sampai 20.000 Hz
Jangkauan arus 0-20 mA (250-ohm shunt)
