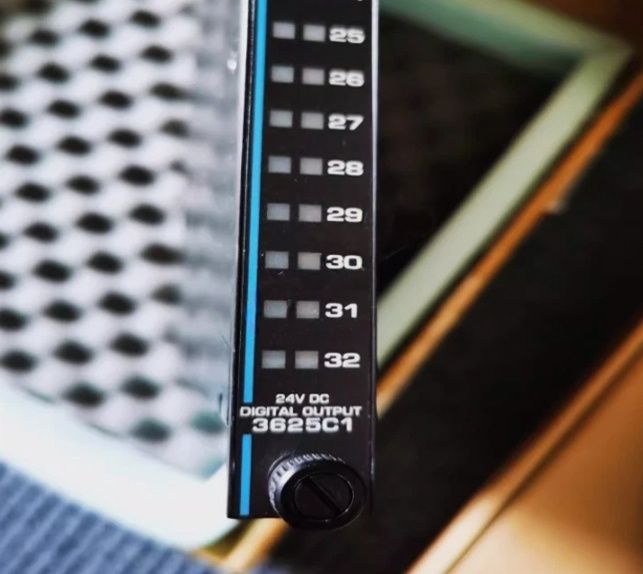

3625C1 Triconex Supervised Digital Output Module

3625C1 Invensys Triconex Supervised Digital Output Module

Rincian produk:

Deskripsi:

Dirancang untuk program kontrol yang paling kritis, modul output digital yang diawasi (SDO) memenuhi kebutuhan sistem yang outputnya tetap dalam keadaan stabil.
SDO module menerima sinyal output dari prosesor utama pada masing-masing dari tiga saluran.Masing-masing set tiga sinyal kemudian dipilih oleh saklar output berganda yang sepenuhnya faulttolerant yang elemen-elemennya adalah transistor daya, sehingga satu sinyal output yang dipilih diteruskan ke terminal lapangan.

Setiap modul SDO memiliki tegangan dan arus loopback sirkuit ditambah dengan diagnostik online canggih yang memverifikasi operasi dari setiap output
Desain ini memberikan cakupan kesalahan yang lengkap tanpa perlu mempengaruhi sinyal output.
Modul-modul ini disebut "supervised" karena cakupan kesalahan diperluas untuk mencakup masalah lapangan potensial.sirkuit medan diawasi oleh modul SDO sehingga kesalahan medan berikut dapat dideteksi:

• Kehilangan daya atau sekrup yang meledak

• Beban terbuka atau hilang

• Lapangan pendek yang mengakibatkan beban energi yang salah

• Pengecoran waktu dalam keadaan tidak bertenaga

Kegagalan untuk mendeteksi tegangan medan pada titik output manapun mengaktifkan indikator alarm daya. Kegagalan untuk mendeteksi keberadaan beban mengaktifkan indikator alarm beban.Semua modul SDO mendukung modul suku cadang panas dan membutuhkan panel terminal eksternal terpisah (ETP) dengan antarmuka kabel ke backplane Tricon
