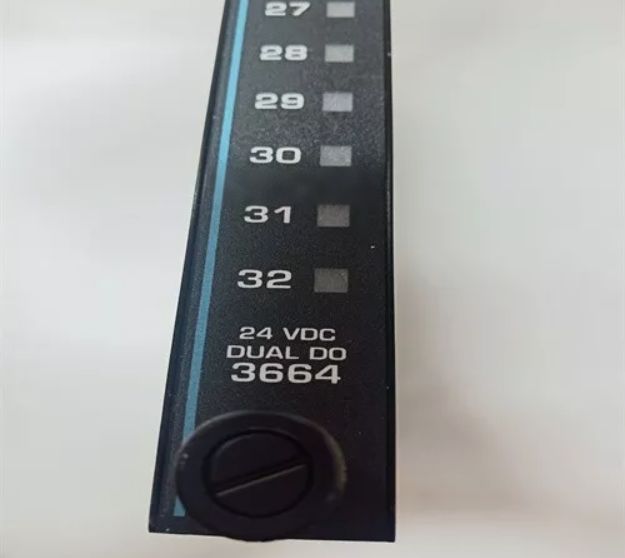

3664 Modul Keluaran Digital Ganda Invensys Triconex

3664 Invensys Triconex Dual Digital Output Module

Rincian produk:

Deskripsi:

Modul output digital ganda (DDO) menerima sinyal output dari prosesor utama di sepanjang jalur paralel atau seri tunggal, dan menerapkan proses pemungutan suara 2 dari 3 secara individual untuk setiap saklar.Saklar menghasilkan satu sinyal output yang kemudian diteruskan ke terminal lapanganSementara sirkuit output empat kali lipat pada modul TMR memberikan redundansi ganda untuk semua jalur sinyal kritis, sirkuit ganda memberikan redundansi yang cukup untuk memastikan operasi yang aman.

Modul ganda dioptimalkan untuk program kontrol yang kritis untuk keselamatan di mana biaya rendah lebih penting daripada ketersediaan maksimum.Modul output digital ganda memiliki sirkuit voltase-loopback yang memverifikasi operasi setiap saklar output terlepas dari kehadiran beban
dan menentukan apakah kesalahan laten ada. kegagalan tegangan lapangan yang terdeteksi untuk mencocokkan keadaan yang diperintahkan dari titik output mengaktifkan
Indikator alarm LOAD/FUSE.

Selain itu, diagnostik berkelanjutan dilakukan pada setiap saluran dan sirkuit dari modul output digital ganda.yang pada gilirannya mengaktifkan sinyal alarm sasisModul dual beroperasi dengan baik di hadapan sebagian besar kesalahan tunggal dan dapat beroperasi dengan baik dengan beberapa jenis kesalahan ganda, tetapi kesalahan terjebak-OFF adalah pengecualian.Jika salah satu saklar output memiliki kesalahan terjebak-OFF, output akan ke keadaan OFF dan gangguan mungkin terjadi saat beralih ke modul cadangan panas.

Modul output digital ganda mendukung kapasitas hot-spare yang memungkinkan penggantian online dari modul yang rusak.
kunci untuk mencegah pemasangan yang tidak benar dalam sasis yang dikonfigurasi.

Modul output digital ganda membutuhkan panel terminasi eksternal (ETP) terpisah dengan antarmuka kabel ke backplane Tricon.,Jadi daya medan harus dihubungkan ke setiap titik output pada terminal medan.
