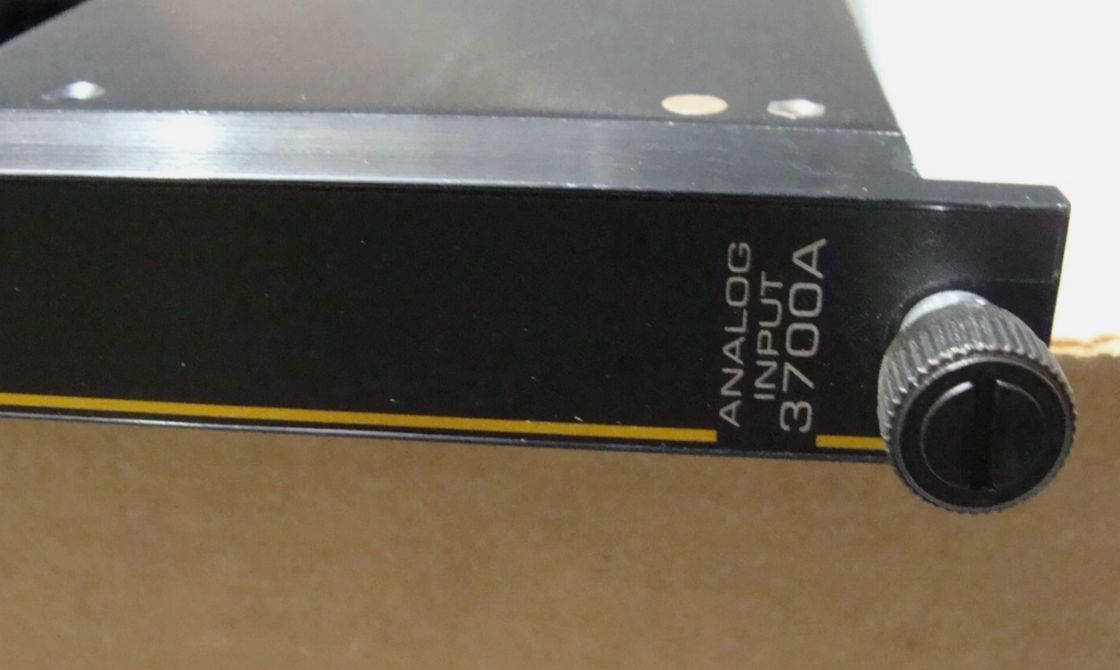

3700A Invensys Triconex Analog Input Module

3700A Invensys Triconex Analog Input Module

Rincian produk:

Deskripsi:

Modul input analog (AI) terdiri dari tiga saluran input independen. Setiap saluran input menerima sinyal tegangan variabel dari setiap titik, mengubahnya menjadi nilai digital,dan mengirimkan nilai ke tiga modul prosesor utama atas permintaan.

Dalam mode TMR, satu nilai kemudian dipilih menggunakan algoritma seleksi nilai pertengahan untuk memastikan data yang benar untuk setiap pemindaian. Sensing of each input point is performed in a manner that prevents a single failure on one channel from The analog input module requires a separate external termination panel (ETP) with a cable interface to the Tricon backplane. Setiap modul secara mekanis dikonfigurasi untuk pemasangan yang tepat di sasis Tricon. mempengaruhi saluran lain. Setiap modul input analog mendukung diagnostik lengkap dan berkelanjutan untuk setiap saluran.Kegagalan diagnosis pada saluran apapun mengaktifkan indikator Fault untuk modul, yang pada gilirannya mengaktifkan sinyal alarm sasis.

Indikator kesalahan modul hanya melaporkan kesalahan saluran, bukan kegagalan modul. Modul dapat beroperasi dengan baik dengan sebanyak dua saluran yang rusak.Modul input analog mendukung kemampuan hotspare yang memungkinkan penggantian online dari modul yang rusak.
