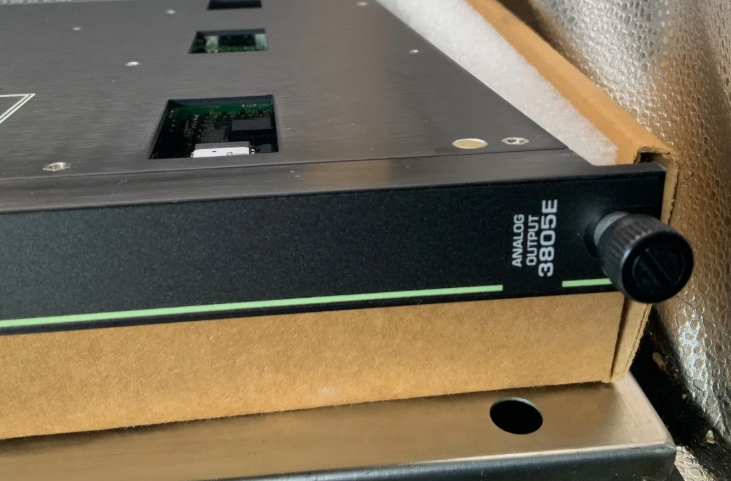

Invensys Triconex 3805E Modul Output Analog

Modul Keluaran Analog Invensys Triconex 3805E

Detail Produk:

Deskripsi:

Modul keluaran analog (AO) menerima sinyal keluaran dari modul prosesor utama pada masing-masing dari tiga saluran. Setiap set data kemudian divoting dan saluran yang sehat dipilih untuk menggerakkan delapan keluaran. Modul memantau keluarannya saat ini (sebagai tegangan masukan) dan mempertahankan referensi tegangan internal untuk memberikan informasi kalibrasi diri dan kesehatan modul. Setiap saluran pada modul memiliki sirkuit loopback arus yang memverifikasi keakuratan dan keberadaan sinyal analog secara independen dari keberadaan beban atau pemilihan saluran. Desain modul mencegah saluran yang tidak dipilih untuk menggerakkan sinyal analog ke lapangan.

Selain itu, diagnostik berkelanjutan dilakukan pada setiap saluran dan sirkuit modul. Kegagalan diagnostik apa pun menonaktifkan saluran yang rusak dan mengaktifkan indikator Kesalahan, yang pada gilirannya mengaktifkan alarm sasis. Indikator Kesalahan modul hanya menunjukkan kesalahan saluran, bukan kegagalan modul. Modul terus beroperasi dengan benar dengan sebanyak dua saluran yang gagal. Deteksi loop terbuka disediakan oleh indikator BEBAN yang aktif jika modul tidak dapat menggerakkan arus ke satu atau lebih keluaran.

Modul menyediakan sumber daya loop redundan dengan indikator daya dan sekering individual yang disebut PWR1 dan PWR2. Catu daya loop eksternal untuk keluaran analog harus disediakan oleh pengguna. Setiap modul keluaran analog membutuhkan hingga 1 amp @ 24-42.5 volt. Indikator BEBAN aktif jika loop terbuka terdeteksi pada satu atau lebih titik keluaran. PWR1 dan PWR2 aktif jika daya loop ada.
