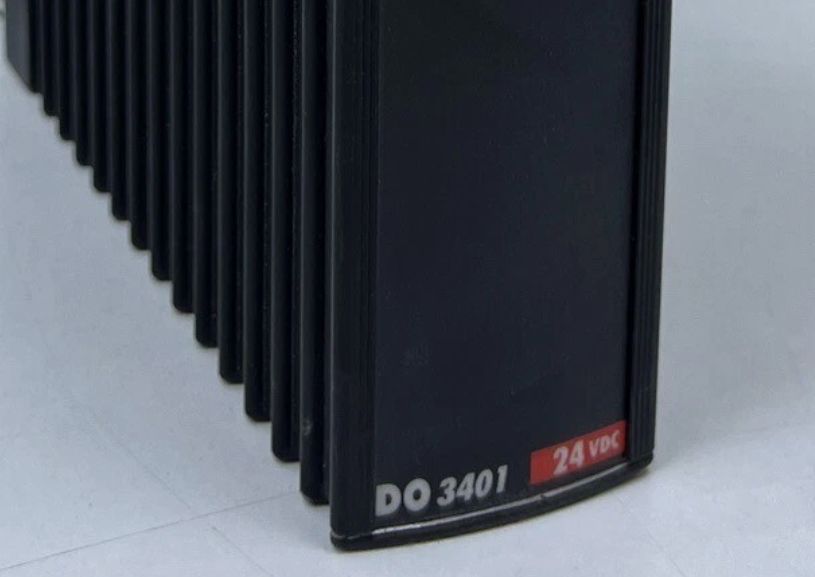

DO3401 Modul Output Digital Triconex Digital

DO3401 Invensys Triconex Digital Output Module

Rincian produk:

Deskripsi:

Setiap TMR Digital Output Module memiliki tiga set elektronik yang terisolasi, yang disebut saluran, yang secara independen menerima data dari MP yang terkait dengan setiap saluran.Saluran menggunakan sirkuit Quad Voter paten untuk memilih pada sinyal output individu karena mereka diterapkan pada bebanSirkuit pemilih ini didasarkan pada jalur seri paralel yang melewati daya jika dua dari tiga saklar (saluran A dan B, atau saluran B dan C, atau saluran A dan C) memerintahkan mereka untuk menutup.Sirkuit Quad Voter memiliki redundansi ganda pada semua jalur sinyal kritisUntuk setiap titik, Modul DO secara berkala melakukan Output Voter Diagnostic (OVD).Untuk memungkinkan operasi yang aman tanpa batasan di bawah berbagai skenario kesalahan ganda, OVD mendeteksi dan mengisyaratkan jenis kesalahan ini:

• Semua titik yang melekat dan melekat terdeteksi dalam waktu kurang dari 500 milidetik.

• Saklar semua saklar yang melekat atau melekat atau sirkuit drive terkait mereka terdeteksi.
