IS200TBCIS2C ((IS200TBCIS2CCD) GE Discrete Input Terminal Board

IS200TBCIS2C(IS200TBCIS2CCD) GE Discrete Input Terminal Board

Detail Produk:

Informasi Tambahan:

Deskripsi:

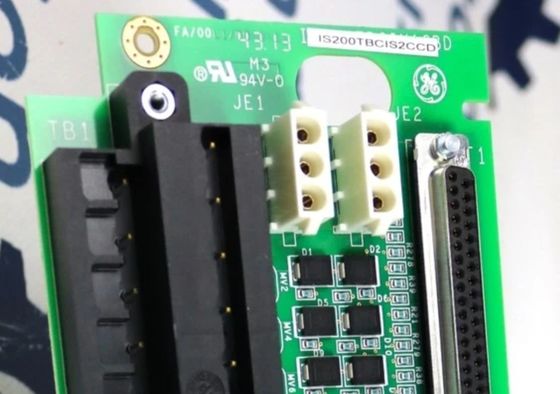

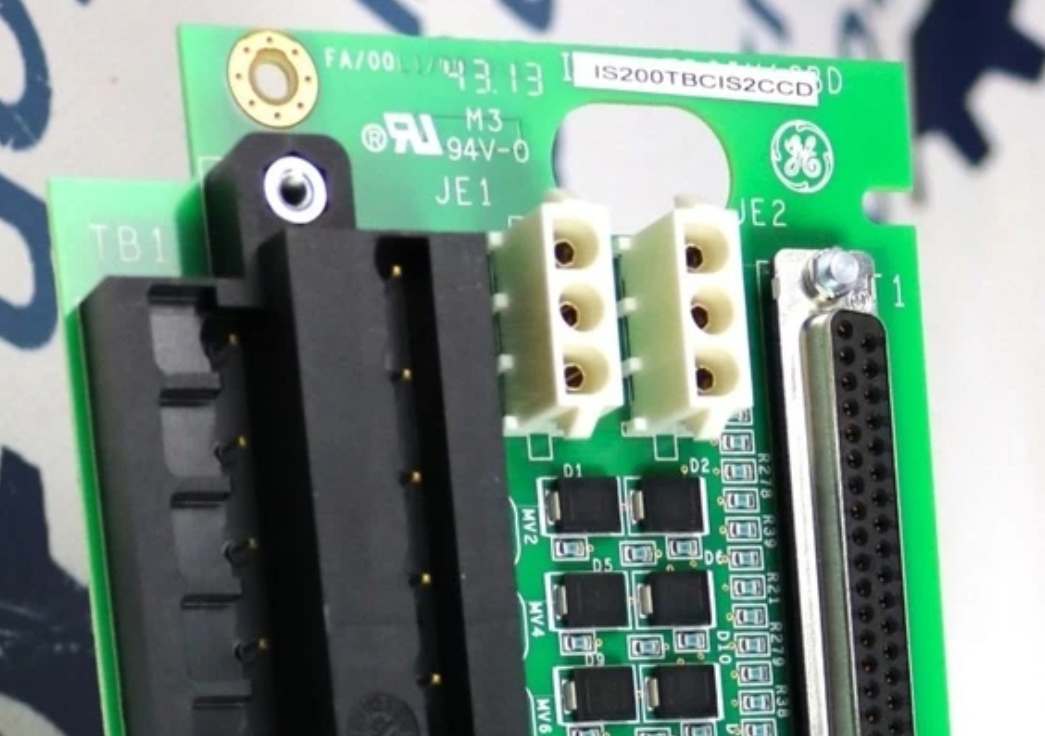

General Electric Speedtronic Mark VIeS IS200TBCIS2C adalah Discrete Input Terminal Board dan dirancang sebagai terminal board untuk sistem Mark VI. Ini adalah papan sirkuit yang sangat panjang dengan sejumlah komponen listrik, termasuk dua blok terminal untuk menampung kumpulan terminal. Masing-masing blok terminal ini memiliki 48 terminal logam perak atau dua puluh empat terminal. Mereka ditunjuk TB1 dan TB2 dan memiliki nomor yang tertulis dengan tulisan putih di atasnya. Papan ini juga memiliki lima kapasitor merah solid yang diposisikan di antara blok terminal kecil yang benar-benar berbentuk bola. Komponen tambahan telah ditempatkan dalam beberapa baris paralel yang terdiri dari empat komponen masing-masing di tengah papan.

• Ia memiliki filter pada setiap input yang mengurangi noise frekuensi tinggi sekaligus menekan lonjakan. Setiap input memiliki sepasang titik terminal, dengan satu sekrup memasok sumber dc positif dan yang lainnya menyediakan pengembalian ke papan.

• 21 input pertama saat ini dimuat pada 2,5 mA per titik, sedangkan tiga input terakhir dimuat pada 10 mA. Tidak ada pengaturan perangkat keras atau jumper pada papan.
