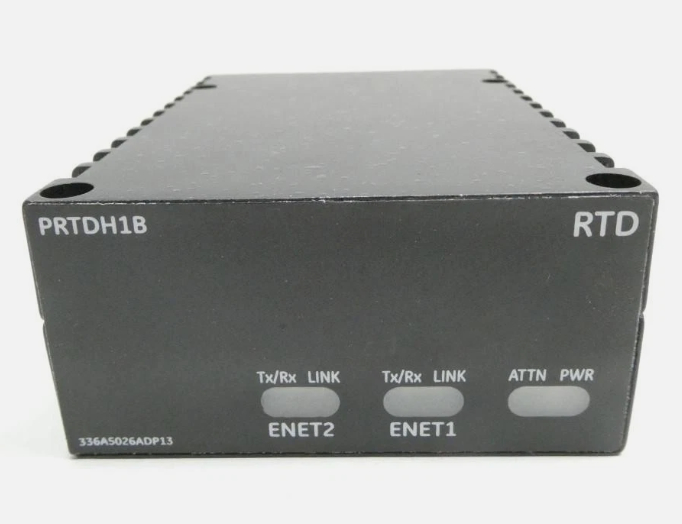

Pak Input RTD GE IS220PRTDH1B

IS220PRTDH1B adalah modul input RTD yang diproduksi oleh General Electric (GE) dan merupakan bagian dari seri Mark VIe dari sistem kontrol terdistribusi.

Modul ini terutama digunakan untuk pengukuran suhu dan menggunakan port input probe suhu resistansi (RTD) untuk terhubung ke jaringan Ethernet I/O untuk menyediakan akuisisi dan pemrosesan data suhu presisi tinggi.

Modul IS220PRTDH1B mendukung akuisisi sinyal suhu secara real-time melalui koneksi ke papan terminal input RTD.

Modul ini berisi papan pemrosesan, yang merupakan bagian inti yang digunakan bersama oleh semua modul I/O terdistribusi Mark VIe, dan juga dilengkapi dengan papan akuisisi yang didedikasikan untuk fungsi input termokopel untuk memastikan konversi dan pemrosesan sinyal yang efisien.

Modul input RTD hanya mendukung operasi simpleks, yang berarti bahwa data hanya dapat ditransmisikan dalam satu arah pada satu waktu.

Modul ini ditenagai oleh input daya tiga pin dan terhubung ke papan terminal yang sesuai melalui konektor DC-37-pin.

Modul ini dilengkapi dengan antarmuka Ethernet RJ45 ganda untuk output data dan memiliki indikator LED untuk menyediakan fungsi diagnostik yang intuitif, memungkinkan pengguna untuk memahami status kerja perangkat secara real time.

Modul IS220PRTDH1B mendukung hingga 8 input RTD, sementara papan terminal TRTD dapat diperluas untuk mendukung 16 input RTD.

Hal ini memungkinkan sistem untuk memproses beberapa sumber sinyal secara efisien saat melakukan akuisisi suhu, sehingga cocok untuk lingkungan kontrol otomatisasi industri yang kompleks.
