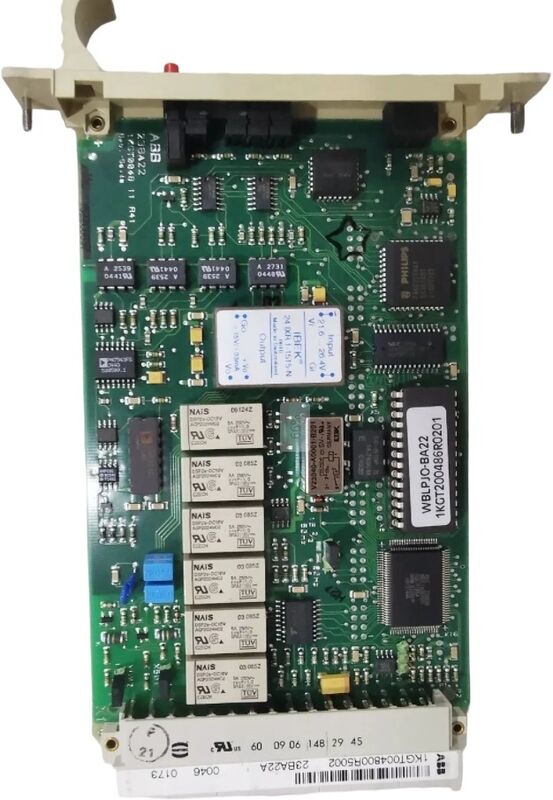

23BA22 1KGT004800R5002 ABB Command Output Monitoring Module Board

ABB Command Output Monitoring Module Board (23BA22 1KGT004800R5002) adalah komponen sistem kontrol canggih yang dirancang untuk aplikasi otomatisasi industri.

Modul pemantauan output perintah ini melakukan fungsi validasi kritis dalam sistem kontrol.Unit komunikasi dan modul output board memulai urutan validasi pra-releasePemeriksaan (1-out-of-n) diaktifkan pada papan pemantauan output perintah 23BA22,sementara pada saat yang sama mengukur resistensi relay interposing dalam sirkuit output dihidupkan dan membandingkannya dengan batas atas dan bawah yang diparameterkan. Ketika resistensi yang diukur jatuh dalam kisaran yang ditentukan, perintah objek dilepaskan melalui papan output biner 23BA20.dengan pemantauan terus-menerus dari durasi denyut nadi. output dinonaktifkan baik oleh indikasi respon atau pada waktu kadaluarsa pada 23BA22. Jika kondisi tes gagal selama pemeriksaan ini, perintah segera dibatalkan. Dalam aplikasi stasiun RTU standar, satu papan 23BA22 saja sudah cukup untuk melakukan pemeriksaan (1-dari-n).Untuk konfigurasi yang melibatkan beberapa tipe relay yang saling bergantian dengan nilai resistensi yang berbeda, papan 23BA22 dapat mendukung dua sirkuit kontrol independen, asalkan sumber tegangan terisolasi terpisah memasok tegangan uji bantu.
