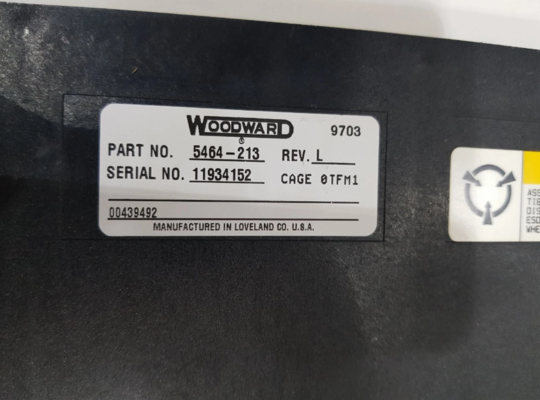

5464-213 Woodward Netcon Serial I/O Card

5464-213 Woodward Netcon Serial I/O Card

Rincian produk:

Informasi tambahan:

Deskripsi:

Modul I/O cerdas memiliki mikrokontroler internal mereka sendiri. Semua modul yang dijelaskan dalam bab ini adalah modul I/O cerdas.Mikrokontroler modul mematikan LED setelah lulus uji coba power-up self-test (POST) dan diinisialisasi oleh CPU. LED yang menyala menunjukkan kesalahan I/O.

CPU juga menginformasikan setiap modul tentang kelompok kecepatan mana setiap saluran harus beroperasi, bersama dengan informasi spesifik lainnya (seperti jenis termokopel untuk modul termokopel).CPU secara berkala menyiarkan "kunci" ke semua kartu I / O, menunjukkan kelompok suku bunga mana yang saat ini perlu diperbarui.

Melalui sistem inisialisasi / key broadcast ini, setiap modul I / O dapat menangani jadwal kelompok tingkatnya sendiri dengan intervensi CPU minimal.Modul I/O cerdas ini juga memiliki kemampuan deteksi kesalahan online dan kalibrasi / kompensasi otomatisSetiap saluran input memiliki referensi tegangan presisi independen. Mikrokontroler onboard membaca tegangan referensi ini sekali per menit ketika tidak membaca input.Mikrokontroler kemudian menggunakan data yang diperoleh dari pembacaan referensi tegangan untuk deteksi kesalahan dan kompensasi suhu otomatis / kalibrasi.

Mikrokontroler internal memiliki batas yang telah ditetapkan untuk pembacaan yang diharapkan ketika mengukur setiap tegangan referensi.Sistem akan menentukan bahwa saluran input, konverter A/D, atau sumber tegangan referensi presisi saluran tidak berfungsi dengan baik.CPU kemudian akan mengeksekusi tindakan apa pun yang telah diprogram oleh insinyur aplikasi dalam aplikasi.
