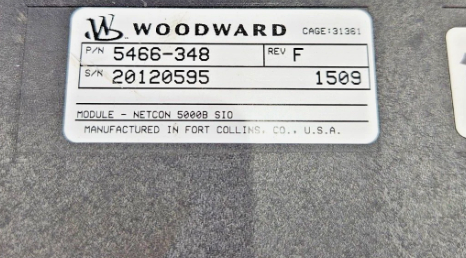

5466-348 Modul Woodward Netcon 5000b SiO

5466-348 Modul Woodward NetCon

Rincian produk:

Informasi tambahan:

Deskripsi:

Modul Pengemudi Aktuator ini menerima informasi digital dari CPU dan menghasilkan empat sinyal aktuator-pengemudi proporsional.Sinyal ini proporsional dan kisaran maksimumnya adalah 0 sampai 25 mAdc atau 0 sampai 200 mAdc. Gambar 10-5 adalah diagram blok dari modul Actuator Driver empat saluran. Sistem menulis nilai output ke memori dual-port melalui antarmuka VME-bus.

Mikrokontroler skala nilai menggunakan konstanta kalibrasi yang disimpan di EEPROM, dan jadwal output untuk terjadi pada waktu yang tepat.Mikrokontroler memantau tegangan output dan arus dari setiap saluran dan memperingatkan sistem dari setiap saluran dan beban kesalahan. Sistem dapat secara individual
Jika kesalahan terdeteksi yang mencegah modul beroperasi, baik oleh mikrokontroler atau sistem, LED FAULT akan menyala.

10.3.3·Penginstalan
Modul-modul ini tergelincir ke dalam panduan kartu di sasis controller dan disambungkan ke motherboard.Juga di bagian atas dan bawah modul adalah dua pegangan yang, ketika diputar (ditekan ke luar), pindahkan modul keluar cukup jauh untuk papan untuk melepaskan konektor motherboard.

10.3.4FTM Referensi
Lihat Bab 13 untuk informasi kabel lapangan lengkap untuk Four Channel Actuator Module FTM. Lihat Lampiran A untuk referensi silang nomor bagian untuk modul, FTM, dan kabel.

10.3.5"Penyelesaian masalah
Setiap modul I/O memiliki LED kesalahan merah, yang menunjukkan status modul. LED ini akan membantu dengan pemecahan masalah jika modul harus memiliki masalah.LED merah padat menunjukkan bahwa pengontrol aktuator tidak berkomunikasi dengan modul CPU. LED merah berkedip menunjukkan masalah internal dengan modul, dan penggantian modul dianjurkan.
