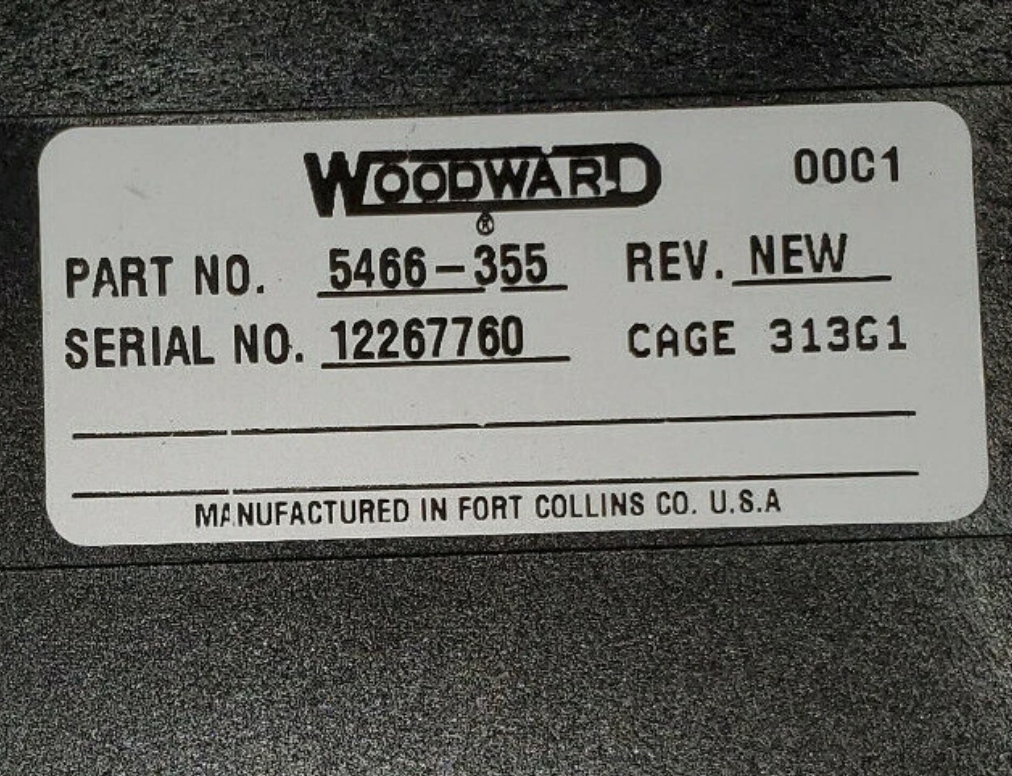

5466-355 Woodward Netcon Remote Chassis Transceiver Module

5466-355 Modul Transceiver CHASSIS REMOTE NETCON

Detail Produk:

Informasi Tambahan:

Deskripsi:

Modul Driver Actuator ini menerima informasi digital dari CPU dan menghasilkan empat sinyal penggerak aktuator proporsional. Sinyal-sinyal ini bersifat proporsional dan rentang maksimumnya adalah 0 hingga 25 mAdc atau 0 hingga 200 mAdc. Gambar 10-5 adalah diagram blok dari modul Driver Actuator empat saluran. Sistem menulis nilai keluaran ke memori port ganda melalui antarmuka bus VME.

Mikrokontroler menskalakan nilai menggunakan konstanta kalibrasi yang disimpan dalam EEPROM, dan menjadwalkan keluaran untuk terjadi pada waktu yang tepat. Mikrokontroler memantau tegangan dan arus keluaran dari setiap saluran dan memberi tahu sistem tentang setiap kesalahan saluran dan beban. Sistem dapat secara individual
menonaktifkan driver arus. Jika kesalahan terdeteksi yang mencegah modul beroperasi, baik oleh mikrokontroler maupun sistem, LED FAULT akan menyala.

10.3.3—Instalasi
Modul-modul tersebut meluncur ke dalam panduan kartu di sasis kontrol dan dicolokkan ke motherboard. Modul-modul tersebut ditahan di tempatnya oleh dua sekrup, satu di bagian atas dan satu di bagian bawah panel depan. Juga di bagian atas dan bawah modul terdapat dua pegangan yang, ketika diaktifkan (didorong ke luar), memindahkan modul keluar cukup jauh agar papan dapat melepaskan konektor motherboard.

10.3.4—Referensi FTM
Lihat Bab 13 untuk informasi pengkabelan lapangan lengkap untuk Modul Actuator Empat Saluran FTM. Lihat Lampiran A untuk referensi silang nomor bagian untuk modul, FTM, dan kabel.

10.3.5—Pemecahan Masalah
Masing-masing modul I/O memiliki LED kesalahan merah, yang menunjukkan status modul. LED ini akan membantu dengan pemecahan masalah jika modul mengalami masalah. LED merah solid menunjukkan bahwa pengontrol aktuator tidak berkomunikasi dengan modul CPU. LED merah berkedip menunjukkan masalah internal dengan modul, dan penggantian modul direkomendasikan.
