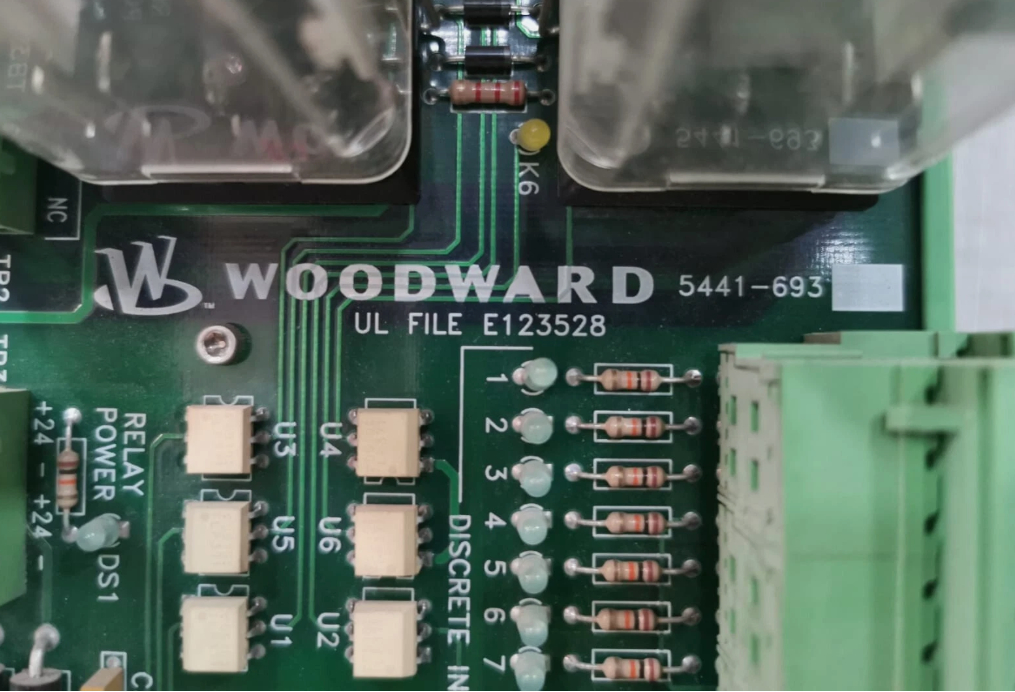

5441-693 Woodward Digital I/O Module

Modul I/O Digital 5441-693 Woodward

Detail Produk:

Informasi Tambahan:

Deskripsi:

Vertex-Pro adalah kontrol berbasis mikroprosesor dengan perangkat lunak aplikasi integral yang dirancang untuk mengontrol motor dan beban kompresor satu atau dua loop-nya. Tahap kompresor tiga dan empat loop mungkin menjadi pilihan untuk beberapa sistem. Arsitektur kontrol kompresor mengikuti kontrol kompresor 505CC-2.
Kontrol anti-lonjakan kompresor memberi pengguna pilihan antara dua algoritma—algoritma anti-lonjakan Woodward standar atau desain kurva lonjakan universal. Algoritma standar mengkompensasi perubahan kondisi gas/proses, sementara algoritma universal menggunakan sistem koordinat invarian
yang kebal terhadap perubahan tersebut. Seperti 505CC-2, Vertex-Pro menggunakan perangkat lunak yang dapat dikonfigurasi untuk fleksibilitas lapangan maksimum.
Hardware kontrol menggunakan MicroNet™ Plus. MicroNet Plus adalah mikroprosesor digital 32-bit dan pengontrol berbasis VME, sistem kontrol modular dengan CPU redundan atau simpleks, catu daya, dan opsi modul I/O. CPU dan modul I/O dapat berupa simpleks atau redundan, tergantung pada kebutuhan pelanggan. Sistem simpleks dapat ditingkatkan ke sistem redundan hanya dengan menambahkan CPU kedua dan modul I/O dan mengubah konfigurasi perangkat lunak kecil. Modul I/O memungkinkan penggantian panas tanpa melepas daya kontrol.
Sistem Operasi MicroNet, bersama dengan GAP™ Program Aplikasi Grafis Woodward, menghasilkan lingkungan kontrol yang kuat. Struktur grup laju unik Woodward memastikan bahwa fungsi kontrol akan dieksekusi secara deterministik pada grup laju yang ditentukan oleh insinyur aplikasi. Kritis
loop kontrol dapat diproses dalam waktu 5 milidetik. Kode yang kurang kritis biasanya ditugaskan ke grup laju yang lebih lambat. Struktur grup laju mencegah kemungkinan perubahan dinamika sistem dengan menambahkan kode tambahan. Kontrol selalu deterministik dan dapat diprediksi.
Komunikasi dengan platform MicroNet tersedia untuk memprogram dan melayani kontrol serta untuk berinteraksi dengan sistem lain (Pabrik DCS, HMI, dll.). Kode aplikasi dihasilkan dengan menggunakan GAP pro Woodward
