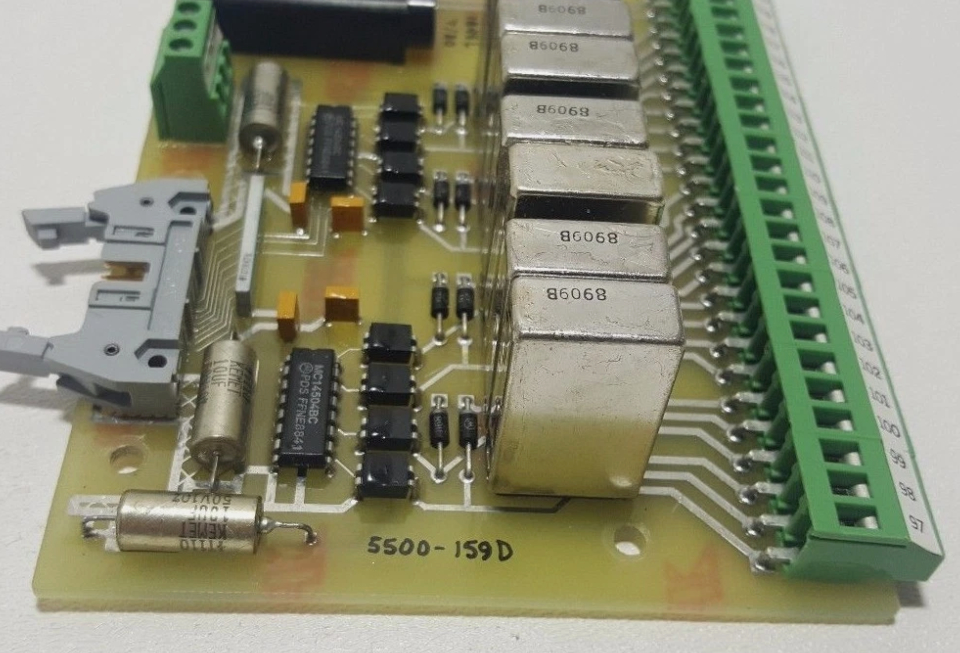

5500-159D Woodward Relay Control Board

5500-159D Woodward RELAY CONTROL BOARD

Detail Produk:

Informasi Tambahan:

Deskripsi:

Manual ini menjelaskan kontrol digital Woodward Peak 150 untuk turbin uap dan programmer genggam (9905-292) yang digunakan untuk memprogramnya. Topik-topik berikut dibahas dalam bab yang ditunjukkan:  Instalasi & Perangkat Keras (Bab 2)  Ikhtisar Operasi Sistem Turbin (Bab 3)  Input & Output Peak 150 (Bab 4)  Fungsi Kontrol Peak 150 (Bab 5)  Penjelasan Prosedur Pengoperasian (Bab 6)  Ikhtisar Programmer Genggam dan Menu (Bab 7)  Pengaturan menu Konfigurasi (Bab 8)  Pengaturan menu Layanan (Bab 9)  Diagram Blok Fungsional Terperinci (Bab 10)  Komunikasi Modbus (Bab 11)  Pemecahan Masalah (Bab 12)  Opsi Layanan (Bab 13)  Lembar Kerja Program (Lampiran) Nama parameter ditampilkan dalam huruf kapital dan cocok dengan sintaks seperti yang terlihat pada Programmer Genggam atau diagram pengkabelan pabrik.

Gambar Pengemasan 2-1 adalah gambar garis besar dari kontrol Peak 150. Semua komponen kontrol Peak 150 terdapat dalam satu selungkup NEMA 4X. Selungkup dapat dipasang di dalam atau di luar ruangan. Akses ke komponen internal melalui pintu berengsel kanan yang ditahan tertutup oleh enam sekrup penahan. Ukuran perkiraan selungkup adalah 19 x 12 x 4 inci (kira-kira 483 x 305 x 102 mm). Selungkup memiliki dua lubang di bagian bawah untuk akses pengkabelan. Satu lubang berdiameter kira-kira 25 mm (1 inci), dan yang lainnya berdiameter kira-kira 38 mm (1,5 inci). Lubang-lubang ini menerima hub saluran standar Inggris atau metrik.

Semua komponen internal adalah kelas industri. Komponen-komponen tersebut meliputi CPU (unit pemrosesan pusat), memorinya, catu daya switching, semua relai, semua rangkaian input/output, dan semua rangkaian komunikasi untuk tampilan pintu depan, keypad sentuh, RS-232 jarak jauh, RS-422, dan komunikasi Modbus RS-485.

Pemasangan Selungkup kontrol Peak 150 standar harus dipasang secara vertikal di dinding atau rak 19" (483 mm), memungkinkan ruang yang cukup untuk membuka tutup dan akses pengkabelan. Dua flensa yang dilas, satu di sisi kanan dan satu di sisi kiri, memungkinkan pemasangan yang aman.

Koneksi Listrik Semua koneksi listrik harus dibuat melalui dua lubang di bagian bawah selungkup ke blok terminal di dalam selungkup. Rute semua saluran arus rendah melalui port pengkabelan besar. Rute semua saluran arus tinggi melalui port pengkabelan kecil. Pengkabelan untuk setiap MPU dan untuk setiap aktuator harus dilindungi secara terpisah. Kami juga merekomendasikan pelindung terpisah untuk setiap input mA. Input kontak dapat digabungkan bersama dalam satu kabel multi-konduktor dengan satu pelindung keseluruhan. Pelindung harus dihubungkan hanya pada kontrol Peak 150. Pengkabelan relai dan catu daya biasanya tidak memerlukan pelindung.

• RELAY CONTROL BOARD
• SINGLE PORT
• 8-RELAY ARRAY
• TERMINAL PENJEPIT SEKRUP
• 250 V 1 A FUSE RATING
