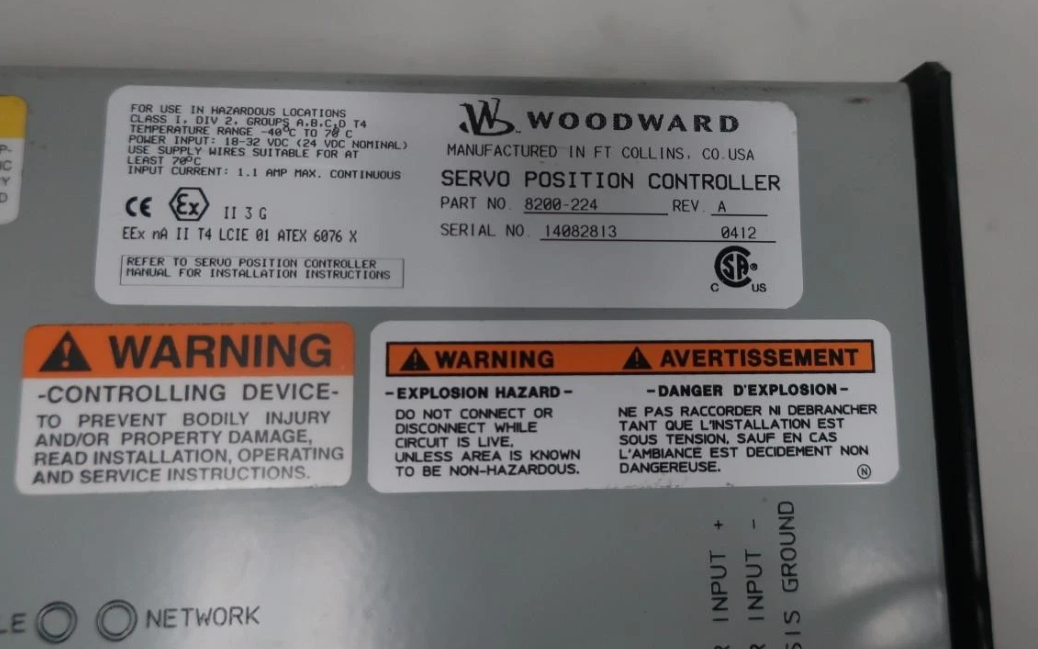

8200-224 Woodward Servo Position Controller

8200-224 Pengontrol Posisi Servo Woodward

Detail Produk:

Informasi Tambahan:

Deskripsi:

8200-226 adalah model SPC (Servo Position Controller) terbaru yang dirilis. Ini menggantikan model 8200-224 dan 8200-225. SPC memposisikan aktuator hidrolik atau pneumatik berdasarkan sinyal permintaan posisi yang diterima dari kontrol. SPC memposisikan aktuator koil tunggal menggunakan perangkat umpan balik posisi tunggal atau ganda. Sinyal permintaan posisi dapat dikirim ke SPC melalui DeviceNet, 4–20 mA, atau keduanya. Program perangkat lunak yang berjalan di Personal Computer (PC) memungkinkan pengguna untuk dengan mudah mengkonfigurasi dan mengkalibrasi SPC.

Alat Layanan SPC digunakan untuk mengkonfigurasi, mengkalibrasi, menyesuaikan, memantau, dan memecahkan masalah SPC. Alat layanan berjalan di PC dan berkomunikasi dengan SPC melalui koneksi serial. Konektor port serial adalah soket sub-D 9-pin dan menggunakan kabel lurus untuk terhubung ke PC. Woodward menawarkan kit Adaptor Serial USB ke 9-pin jika diperlukan untuk komputer baru yang tidak memiliki konektor serial 9-pin (P/N 8928-463).

Kit ini berisi adaptor USB, perangkat lunak, dan kabel serial 1,8 m (6 kaki). (Lihat Bab 4 untuk petunjuk instalasi Alat Layanan SPC.) SPC dikonfigurasi dengan menggunakan editor file konfigurasi Alat Layanan SPC untuk membuat file yang kemudian dimuat ke dalam SPC. Alat Layanan SPC juga dapat membaca konfigurasi yang ada dari SPC ke dalam editor file konfigurasi.

Pertama kali SPC terhubung ke aktuator, ia harus dikalibrasi ke transduser umpan balik posisi aktuator. Pengguna dipandu melalui proses kalibrasi oleh alat layanan. Kalibrasi juga dapat dilakukan oleh kontrol melalui tautan DeviceNet. Prosedur kalibrasi dapat ditemukan di file bantuan GAP™.

SPC memerlukan sumber tegangan 18 hingga 32 Vdc, dengan kapasitas arus 1,1 A maks. Jika baterai digunakan untuk daya pengoperasian, pengisi daya baterai diperlukan untuk mempertahankan tegangan suplai yang stabil. Saluran listrik harus dilindungi dengan sekering 5 A, 125 V yang mampu menahan arus masuk 20 A, 100 ms saat daya diterapkan.
